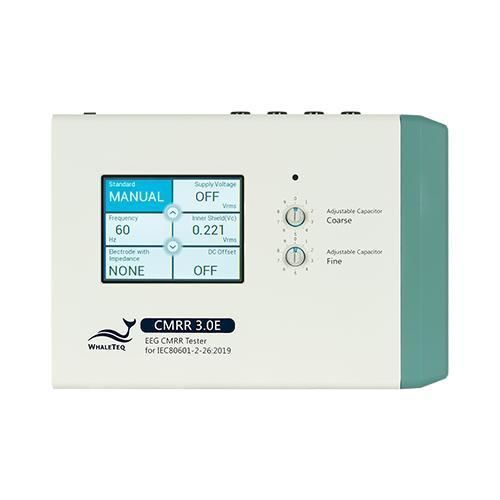

电力安全测试仪 CMRR 3.0E

测试完整性信号电压

概述
CMRR 3.0E 旨在按 IEC 80601-2-26:2019 及中国法规 GB 9706.226 的要求执行 EEG 共模抑制比（CMRR）测试。该测试仪集成多种电路设计及内外双重屏蔽，以降低测试复杂性和环境噪声干扰。CMRR 3.0E 为医疗 EEG 设备的研发、合规验证及生产线检测提供可重复的测试数据。

背景说明
医疗监护设备常在高噪声环境中工作。共模抑制比测试用于验证被测设备（DUT）是否能抑制共模干扰，以保持信号纯度和诊断准确性。CMRR 3.0E 采用内部电路双层屏蔽和专用外部隔离机构以隔离环境干扰，可选外置屏蔽罩以获得更高测量精度。仪器可实现较高的可测 CMRR（最高可达 120 dB，超过 89 dB 标准要求），并采用 11:1（110 MΩ : 10 MΩ）电压分压与测量电路，自动测量 100 pF 电容之后的共模点电压 Vc，解决 Vc 测量的实际困难。内置正弦波信号发生器可输出标准测试电压与频率（包括 20、2.828、0.5 Vrms 及 2 Vrms）。提供 SDK 以实现测试自动化开发，另有 Standard Assistant Software（另售）以辅助合规测试配置与执行。

主要功能

• 内置校准正弦波信号发生器与电压测量电路，保证测试信号准确并监测共模点电压。
• 多电路设计，MCU 与电子继电器支持 RC 线路及电压选项的手动或自动切换。
• 内外双层屏蔽结构（电路内部屏蔽 + 专用外部机构）有效隔离环境噪声。
• 宽电压测试范围：支持标准值 0.5 / 2.828 / 20 / 2 Vrms，并可扩展至 70.71 Vrms。
• 触摸屏界面用于电极切换与阻抗叠加；可变电容用于微调。
• 支持通过 SDK 的自动化测试，实现软件控制的测试序列。
• Standard Assistant Software（另售）用于指导合规测试的配置与执行。

亮点

• 一体化电路设计以克服常见测试难题；内置校准发生器弥补普通信号发生器电压不足的问题。
• 内置校准电压测量电路，在调整可变电容时可确认共模点电压。
• 不平衡测试下的高 CMRR 可达 111 dB；可选屏蔽罩以实现更高 CMRR 测试。
• 简化测试步骤，能以最少操作完成标准要求的测试项。

订购 / 包装清单（示例系统）

• 型号：CMRR 3.0E
• 用于 IEC 80601-2-26:2019 与 GB 9706.226 的 11 复合端子 EEG CMRR 测试仪
• 包装清单：CMRR 3.0E x 1；上部屏蔽罩 x 1；下部屏蔽罩 x 1；复合端子 x 11；USB 数据线 x 1；接地线 x 1；12V 电源适配器 x 1（不含电源线）

技术规格

• 输出电压：0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• 共模点电压：1.414 / 10 / 1 / (35.355) Vrms — ±1%（0.25 Vrms ±2%）
• 频率：50 / 60 / 100 / 120 Hz — ±1%
• 带阻抗电极：通过触摸屏切换电极 — 选项：None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• 不带阻抗电极：通过触摸屏切换电极 — 选项：RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• 不平衡阻抗 R：10 kΩ — 10 kΩ ±1%
• 不平衡阻抗 C：47 nF — 47 nF ±5%
• 直流偏置：由可更换的预装电池供电，可施加于 RA / LA / LL / V1~V6 — 150 mV ±1%；间歇使用可达 40 小时
• 100 pF 电容：采用 11:1（110 MΩ : 10 MΩ）电压分压器间接测量 — 100 pF ±5%
• 环境：适用于常规实验室环境；在规定范围内选择关键元器件以保证稳定性。注意：110 MΩ 分压器在湿度超过 85% 时可能受影响 — 工作温度：15 - 30°C；10 - 75% 相对湿度
• *测量说明：建议使用更高精度的万用表进行测量。
