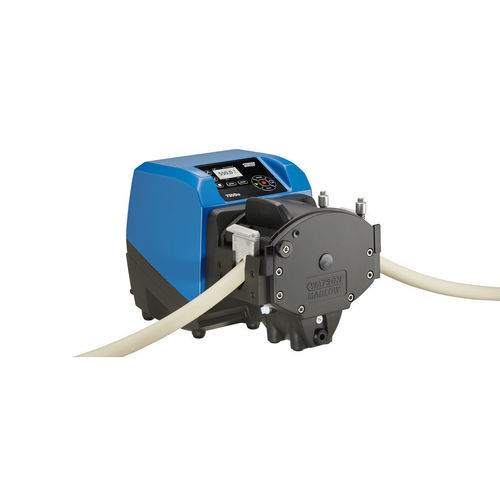

定量泵 700

用于制药业液体流量可调节

概述
730SN、730UN、730DuN 和 730BpN 为装配有连续管或管元件泵头的蠕动式工艺泵。730 系列工艺泵提供多种驱动控制选项、彩色显示和直观菜单结构，能直观显示状态并减少按键操作。

标准可选泵头

• 720R 单泵头（连续软管）
• 720RE 单泵头（管元件）
• 720RX 与 720REX 延长双泵头

主要特性与优势

• 彩色显示与直观菜单，便于状态查看与操作
• 流量范围：0.12 L/h（0.03 USGPH）至 3300 L/h（872 USGPH）
• 3600:1 速度控制范围，0.1 至 360 rpm，以 0.1 rpm 增量调节
• 键盘具备三级 PIN 锁
• 外壳驱动，防护等级 IP66（NEMA 4X）
• 双电压 115/230 V 50/60 Hz
• 远程模拟/数字、RS485、PROFIBUS®、PROFINET®、SCADA 和 EtherNet/IP™ 控制选项

技术摘要
最大流量：3300 L/h
最小流量：0.12 L/h
最大流量：872 USGPH
最小流量：0.03 USGPH
驱动速度控制比：3600:1
工作温度：5 °C 至 40 °C（40 °F 至 104 °F）
控制类型：EtherNet/IP™、PROFIBUS®、PROFINET®、远程模拟/数字、RS485、SCADA
标准：CE、cETLus、C-Tick、IRAM、NSF/ANSI 61（适用于 Marprene 管和 LoadSure 元件）
驱动防护：IP66、NEMA 4X
电源：100 V 至 120 V / 200 V 至 240 V 1ph 50/60 Hz 350 VA
兼容管径：9.6、12.7、15.9、19、25.4 mm

性能表（节选）
720R 单泵头（连续软管）——360 rpm 时的示例最大流量：9.6 mm: 420 L/h (111 USGPH); 12.7 mm: 780 L/h (206 USGPH); 15.9 mm: 1100 L/h (291 USGPH); 19.0 mm: 1500 L/h (396 USGPH); 25.4 mm: 2000 L/h (528 USGPH)。
720RE LoadSure 元件——360 rpm 时的示例最大流量相同。
720RX / 720REX 延长双泵头及双通道配置在较大孔径下可根据排出压力和最大安全转速提供高达 3300 L/h（872 USGPH）。(注：为确保安全运行，随排出压力增加最大转速会下降。)

技术规格（范围与驱动详情）

• 泵头滚轮数：4
• 泵头通道数：1
• 流量范围（取决于泵头）：0.12 L/h 至 2000 L/h（720R/720RE）；扩展/双通道配置可达 3300 L/h
• 流量（USGPH）：0.03 USGPH 至 528 USGPH（典型单配置），或最大 872 USGPH
• 驱动速度：0.1 - 360 rpm
• 速度控制比：3600:1
• 工作温度：5 °C 至 40 °C（40 °F 至 104 °F）
• 重量：驱动配 720R/720RE 泵头约 25 kg（55.1 lbs）；配双/延长头约 31.5 kg（69.4 lbs）
• 驱动重量：18.5 kg（40.8 lbs）
• 驱动防护等级：IP66 / NEMA 4X
• 驱动湿度：无凝结至 31 °C 时最高 80%，40 °C 时降至 50%
• 驱动噪声：1 m 处 85 dB(A)
• 最大海拔：2000 m（6562 ft）
• 电源：100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• 控制和通信：远程模拟（0–10 V / 4–20 mA）、可配置数字 IO、RS485、PROFIBUS® DP V0、PROFINET®、EtherNet/IP™、SCADA 及可配置继电器输出
• 安全性：三级 PIN 锁
• 兼容管径：9.6、12.7、15.9、19.0、25.4 mm
• 兼容管壁厚：4.8 mm

构造材料

• 驱动轴：不锈钢 440C
• 驱动外壳：压铸铝（LM24、LM6）
• 外壳涂层：Alocrom 前处理加室外级聚酯粉末涂层
• 导向滚轮组件与泵头滚轮组件：MoS2 填充尼龙 6（Nylatron）
• 驱动键盘 / HMI：聚酯
• 泵头前/后板、体组件、轨道、转子组件：铝（转子组件可能包含不锈钢）
• 驱动后盖板：不锈钢 316
• 主轴、弹簧：不锈钢
• 开关板：ABS PA-765
• 泵管/LoadSure 元件材料：Pumpsil（铂硫化硅胶）、Bioprene、STA-PURE PCS、Marprene（工业用）

泵头 — 说明

• 720R 与 720RX 连续管泵头可使用 4.8 mm 壁厚的连续管实现无接头流动；可用内径：9.6、12.7、15.9、19.0、25.4 mm。
• 720RX 与 720REX 延长泵头：性能相同但最大压力降低（延长头通常额定 1 bar / 15 psi）。
• 720RE 与 720REX LoadSure 管元件泵头：可提供带卫生级 PVDF 三夹接头或工业用 Cam-and-Groove 接头；可选内径 12.7、15.9、19.0、25.4 mm。
• 元件材料可选 Pumpsil、Bioprene、STA-PURE PCS（卫生级）以及 Marprene、Pumpsil（工业级）。

驱动选项与控制要点

• 驱动型号包括 730SN（标准）、730UN（通用）、730DuN（数字通用）、730BpN（总线/Profibus）、730EnN（EtherNet/IP）、730PnN（PROFINET），以及 SCADA 版本和数字变体。
• 手动控制通过直观键盘与彩色显示；可选择以流量或速度显示；支持驱动具备完整校准与 MemoDose 功能。
• 远程控制：可配置启动/停止、泄漏检测、压力开关输入和数字状态输出，具体取决于型号和所选 I/O。

订购信息（摘要）
型号编码由驱动变体、入口/保护类型（N = IP66/NEMA 4X 或 S = SCADA 型）、泵头类型代码（00 = 720R、E0 = 720RE、X0 = 720R/RX、EX = 720RE/REX）以及插头选项（多种电源插头标识）组成。

特性 / 技术规格

• 流量范围：0.12 L/h 至 3300 L/h（0.03 至 872 USGPH），取决于泵头和配置
• 驱动速度：0.1–360 rpm；控制范围 3,600:1
• 工作温度：5 °C 至 40 °C
• 防护等级：IP66 / NEMA 4X
• 电源：100–120 V / 200–240 V 1ph 50/60 Hz, 350 VA
• 兼容管径：9.6、12.7、15.9、19.0、25.4 mm；壁厚 4.8 mm
• 泵头滚轮：4；通道：1（每头）
• 重量：典型驱动 + 泵头 25–31.5 kg（视泵头而定）
• 控制/通信：模拟 I/O、RS485、PROFIBUS®、PROFINET®、EtherNet/IP™、SCADA
• 标准：CE、cETLus、C-Tick、IRAM、NSF/ANSI 61（使用指定管材/元件时）
