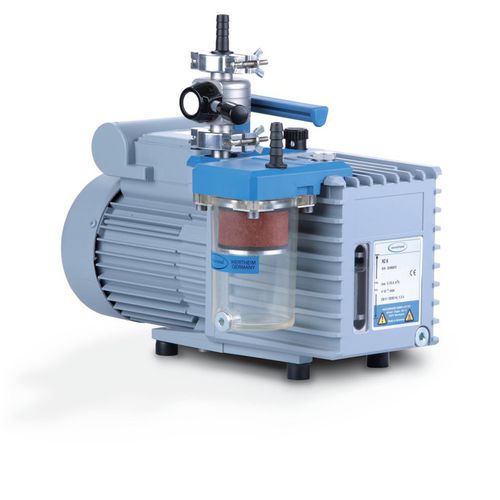

实验室真空泵 RZ 6

旋片润滑多级

概述

• 在接近极限真空时仍能保持较高抽速
• 由于有效的气镇，具有较高的耐水蒸气能力；开启气镇仍可达到良好极限真空
• 关机时保持真空密封；无需外置防倒吸阀
• 储油量大：换油间隔长
• 镜筒式（可伸缩）设计，便于维护

产品描述
这些旋片泵在同类容量中具有更为紧凑的设计和较轻的重量。适用于需在中等至较高气体流量下仍保持良好极限真空的实验室与工艺应用。可提供包含泵体、油雾过滤器 FO 及隔离阀 VS 16 的交付包。

产品详情

• 极限真空：2 x 10^-3 mbar
• 开启气镇的极限真空：1 x 10^-2 mbar
• 最大抽速 50 Hz：5.7 m3/h
• 最大抽速 60 Hz：4.0 cfm

技术数据和图表
最大抽速 50 Hz: 5.7 m3/h
最大抽速 60 Hz: 4.0 cfm
不开气镇的极限分压（abs.）: 4 x 10^-4 mbar
极限真空: 2 x 10^-3 mbar / 1.5 x 10^-3 torr
开启气镇的极限真空: 1 x 10^-2 mbar / 0.75 x 10^-2 torr
级数: 2
开气镇的水蒸气允许压力: 40 mbar
运行最低环境温度: 12 °C
运行最高环境温度: 40 °C
存放最低环境温度: -10 °C
存放最高环境温度: 60 °C
最大回压（abs.）: 1.1 bar
注油量 (B-Oil) 最小: 0.34 l
注油量 (B-Oil) 最大: 0.73 l
进气口连接: KF DN 16 / 软管喷嘴 DN 10 mm
出气口连接: 软管喷嘴 DN 8-10 mm
额定电机功率: 0.18 kW
额定转速 50/60 Hz: 1500/1800 min^-1
防护等级 IEC 60529: IP 40
尺寸（长 x 宽 x 高）: 420 x 230 x 240 mm
重量: 17.8 kg
噪音（声压级）50 Hz: 50 dBA
随附物: 泵已注油并完整组装，出厂即用，含说明书；包含油雾过滤器 FO 和隔离阀 VS 16

特性 / 技术规格

• 型号: RZ 6（双级旋片泵）
• 交付配置: +FO（油雾过滤器） +VS 16（隔离/蝶阀）
• 抽速 (50 Hz): 5.7 m3/h
• 极限真空（无气镇）: 2 x 10^-3 mbar（典型值）
• 气镇开启时极限真空: 1 x 10^-2 mbar
• 气镇时水蒸气耐受度: 最多 40 mbar
• 注油量: 0.34–0.73 L（B-Oil）
• 进/出气口: 进气 KF DN 16 或 软管喷嘴 DN 10 mm；出气 软管喷嘴 DN 8–10 mm
• 电机额定功率: 0.18 kW，额定转速: 1500/1800 min^-1（50/60 Hz）
• 尺寸 (L×W×H): 420 × 230 × 240 mm；重量: 17.8 kg
• 防护等级: IP 40；噪声: 50 dBA（50 Hz）
• 交付范围: 泵已注油、组装并可直接使用，随 FO 过滤器与 VS 16 隔离阀、使用手册及技术文档
