实验室真空泵 RZ 6

旋片润滑

概述

• 在接近极限真空时仍保持高抽速
• 有效的气镇提高了对水蒸气的耐受性；开启气镇时仍能达到良好极限真空
• 关机时真空密封，无需外置防倒吸阀
• 储油量大：延长换油间隔
• 镜筒式（伸缩）结构，便于维护

产品描述

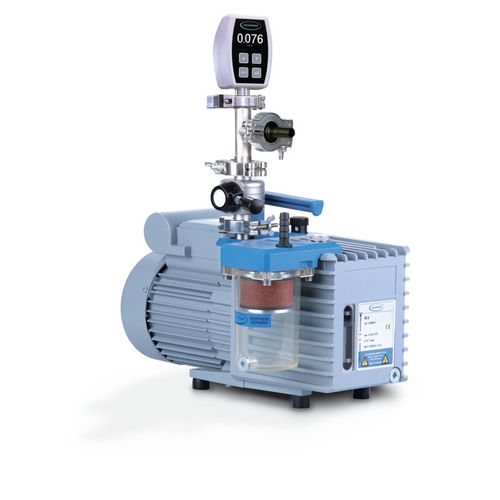

两级旋片泵 RZ 6 在体积和重量方面具有紧凑的设计，同时提供适用于需要在中等至较高气体通量下获得较低极限真空的实验室与工艺应用的抽气性能。RZ 6 可作为完整套件提供，注油完毕并已组装，可立即投入使用，套件包含油雾过滤器 FO、蝶阀 VS 16 及 VACUU·VIEW extended 真空控制器。

技术数据（节选）
最大抽速 50 Hz：5.7 m3/h
最大抽速 60 Hz：4.0 cfm
不开气镇的极限分压（abs.）：4 x 10^-4 mbar
极限真空：2 x 10^-3 mbar / 1.5 x 10^-3 torr
开启气镇的极限真空：1 x 10^-2 mbar / 0.75 x 10^-2 torr
级数：2
真空控制器：VACUU·VIEW extended
开启气镇时水蒸气允许压：40 mbar
运行环境温度下限：12 °C
运行环境温度上限：40 °C
存储环境温度下限：-10 °C
存储环境温度上限：60 °C
最大背压（abs.）：1.1 bar
油量（B-Oil）最小：0.34 l
油量（B-Oil）最大：0.73 l
进气口连接：小法兰 KF DN 16 / 软管接头 DN 10 mm
出气口连接：软管接头 DN 8-10 mm
额定功率：0.18 kW
额定转速 50/60 Hz：1500/1800 min^-1
防护等级 IEC 60529：IP 40
尺寸（长×宽×高）：420 × 230 × 240 mm
重量：17.8 kg
噪声（声压级）50 Hz：50 dBA
随货：注油并组装完毕的泵，出厂即用；说明书；油雾过滤器 FO；蝶阀 VS 16；VACUU·VIEW extended。

特性 / 技术规格

• 型号：RZ 6（两级旋片泵）
• 最大抽速（50 Hz）：5.7 m³/h
• 最大抽速（60 Hz）：4.0 cfm
• 极限真空（不开气镇）：2 x 10^-3 mbar
• 不开气镇的最小分压：4 x 10^-4 mbar
• 开启气镇时极限真空：1 x 10^-2 mbar
• 级数：2
• 水蒸气耐受压（开启气镇）：40 mbar
• 额定功率：0.18 kW
• 额定转速：1500/1800 min^-1（50/60 Hz）
• 进气口：KF DN 16 / 软管接头 DN 10 mm
• 出气口：软管接头 DN 8–10 mm
• 油量：0.34–0.73 l
• 防护等级：IP 40
• 尺寸：420 × 230 × 240 mm
• 重量：17.8 kg
• 噪声级：50 dBA（50 Hz）
