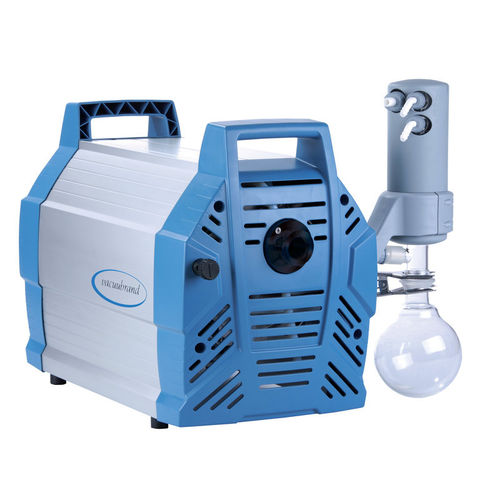

实验室真空泵 MV 10C NT +EK

隔膜无油多级

概述

• 卓越的化学耐腐蚀性和蒸汽耐受性
• 即使在极限真空时仍有很高的抽速，缩短工艺时间
• 振动极低且运行安静
• 使用气镇时仍能达到良好极限真空
• 配备+EK的型号：通过排气冷凝器实现高效溶剂回收

产品描述
针对化学工况设计的四级隔膜泵，能对腐蚀性气体和蒸气进行连续无油抽排，满足严格的工业需求。MV 10C NT 的四级八泵头结构在紧凑外形下兼顾了高抽速与0.9 mbar 的极限真空。所有与被抽介质接触的部件均采用化学耐腐的氟聚合物材料；PTFE 三明治隔膜提高了可靠性和使用寿命。+EK 版本在排气侧配置废气冷凝器以回收溶剂。可选的吸入口玻璃分离器（AK，带保护膜）用于防止颗粒和液滴进入泵体，从而保护设备。

主要参数

• 极限真空：0.9 mbar
• 气镇时极限真空：1.5 mbar
• 最大抽速（50 Hz）：9.5 m³/h

技术数据与图表
最大抽速 50 Hz: 9.5 m³/h
最大抽速 60 Hz: 5.6 cfm
极限真空: 0.9 mbar / 0.68 torr
气镇时极限真空: 1.5 mbar / 1.1 torr
泵头数: 8
级数: 4
最低工作环境温度: 10 °C
最高工作环境温度: 40 °C
最低储存温度: -10 °C
最高储存温度: 60 °C
最大出口压力（绝对）: 1.1 bar
进气连接: KF DN 25 小法兰
出气连接: 软管喷嘴 DN 8-10 mm
冷却液连接: 2 × 软管喷嘴 DN 6-8 mm
额定功率: 0.53 kW
额定转速（50/60 Hz）: 1650 min⁻¹
防护等级 IEC 60529: IP 40
尺寸（长 × 宽 × 高）: 528 × 387 × 395 mm
重量: 28.3 kg
噪声（50 Hz，声压级）: 50 dBA
ATEX 认证: II 3/- G Ex h IIC T3 Gc X（仅限内部大气）
NRTL 认证: 否
交付内容: 完整组装的泵组，出厂调试，含使用说明书
额定电压范围 1: 200–230 V
电网频率: 50–60 Hz

特性 / 规格

• 型号: MV 10C NT +EK（化学真空系统，带 EK 溶剂冷凝/回收附件）
• 设计: 无油隔膜泵，适用于腐蚀性气体与蒸气
• 与介质接触的关键部件采用化学耐蚀氟材料
• PTFE 三明治隔膜，增强可靠性与寿命
• 八泵头、四级结构，50 Hz 下最大抽速 9.5 m³/h
• 极限真空可达 0.9 mbar（50 Hz）
• 配备气镇功能以改进对冷凝性蒸气的处理
• EK 排气冷凝器用于高效溶剂回收（环保）
• 可选吸入口玻璃分离器（带保护膜），防止颗粒和液滴进入
• 紧凑尺寸，便携重量约 28.3 kg
• 额定功率 0.53 kW，额定转速 1650 min⁻¹
• 工作温度范围 10 °C 至 40 °C（存放 -10 °C 至 60 °C）
• 接口: 进气 KF DN 25；出气软管 DN 8-10 mm；冷却接口 2 × DN 6-8 mm
• 防护等级 IP40，噪声约 50 dBA（50 Hz）
