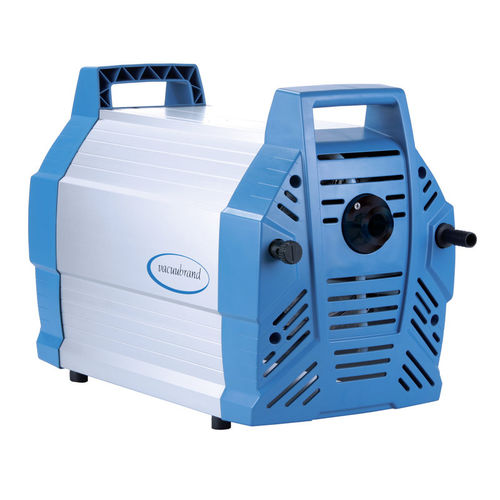

实验室真空泵 MV 10C NT

隔膜无油多级

概述

• 卓越的化学耐腐蚀性和蒸汽耐受性
• 即使在接近极限真空时仍具高抽速，缩短工艺时间
• 振动极低，运行安静
• 开启气镇时仍能保持良好极限真空
• 可选废气冷凝器（EK）实现高效溶剂回收，提升环保性能

功能描述
四级化学设计的无油隔膜泵适用于连续抽吸腐蚀性气体和蒸汽，满足较高的极限真空要求。MV 10C NT 采用八泵头四级结构，在紧凑的体积内兼顾高抽速和 0.9 mbar 的极限真空。所有与介质接触的内部部件均采用耐化学侵蚀的氟材料制成。PTFE 三明治膜片和 PTFE 阀件可延长使用寿命并提高可靠性。配置排气废气冷凝器（EK）的 MV 10C NT +EK 能实现高效溶剂回收。可选的进气口分离器（AK，玻璃瓶带保护涂层）可防止颗粒和液滴进入泵体。

主要产品参数
极限真空：0.9 mbar
开启气镇时极限真空：1.5 mbar
最大抽速 50 Hz：9.5 m3/h

技术数据与图表
最大抽速 50 Hz：9.5 m3/h
最大抽速 60 Hz：5.6 cfm
极限真空：0.9 mbar / 0.68 torr
开启气镇时极限真空：1.5 mbar / 1.1 torr
泵头数：8
级数：4
工作环境温度：10 °C 至 40 °C
存放温度：-10 °C 至 60 °C
最大出气口压力（绝对）：1.1 bar
进气口连接：KF DN 25 小法兰
出气口连接：软管喷嘴 DN 15 mm
额定电机功率：0.53 kW
额定转速 50/60 Hz：1650 min-1
防护等级 IEC 60529：IP 40
尺寸 L x W x H：533 × 260 × 359 mm
重量：28.1 kg
噪音（50 Hz）：50 dBA
ATEX：II 3/- G Ex h IIC T3 Gc X（仅限内部大气）
额定电压范围：200-230 V
电源频率：50-60 Hz

附件 / 选项

• 排气废气冷凝器（EK）用于溶剂回收
• 进气分离器（AK，玻璃瓶带保护涂层）防止颗粒和液滴
• 多种插头选项（CEE、UK、US）及备件包（膜片和阀件）

特性 / 技术规格

• 类型：四级无油化学隔膜泵（八泵头）
• 介质接触材料：耐化学腐蚀的氟材料
• 膜片：PTFE 三明治膜以延长寿命
• 抽速（50 Hz）：9.5 m3/h
• 极限真空：0.9 mbar（0.68 torr）
• 开启气镇时极限真空：1.5 mbar（1.1 torr）
• 电机额定功率：0.53 kW，1650 min-1（50/60 Hz）
• 接口：进气 KF DN 25；出气 DN 15 mm 软管喷嘴
• 最大出气口绝对压力：1.1 bar
• 工作/存放温度：10 °C 至 40 °C / -10 °C 至 60 °C
• 防护等级：IP 40
• 重量：28.1 kg；尺寸（L×W×H）：533 × 260 × 359 mm
• 噪音：约 50 dBA（50 Hz）
• 认证：ATEX II 3/- G Ex h IIC T3 Gc X（仅限内部大气）
• 交付状态：泵体安装完毕，出厂可用，附带说明书
