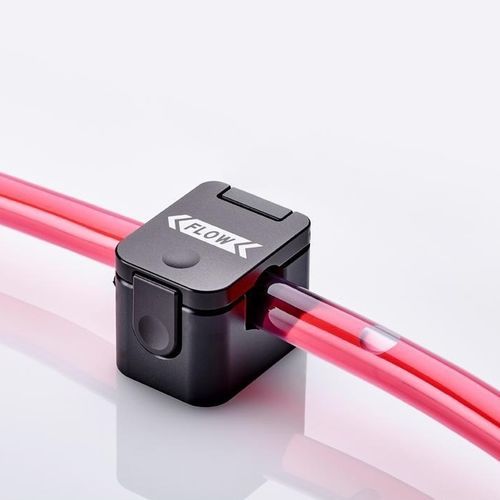

流量传感器 SONOFLOW® CO.56 Pro V2.0

医疗超声波

概述
混合型流量与气泡传感器 SONOFLOW® CO.56 Pro V2.0 和 SONOFLOW® CO.56 将精确的流量测量与可靠的气泡检测集成于充液的医用输液管路中。此类非侵入式、非接触的夹持式（clamp-on）传感器便于集成，可夹装于管路或安装于医疗设备上且不与介质接触，设计符合医疗技术的高安全性要求。内置电子元件与板载处理使得设备体积小巧。

产品优势

• 流量测量与气泡检测合并
• 高精度非侵入式液体监测
• 液体管路中的非接触气泡检测
• 专为医疗应用设计
• 寿命长，电子元件集成（无需外部电子板）

主要特性

• 混合传感器：同时实现流量测量与气泡检测
• 轻量悬挂型，适用于挂在管路上（SONOFLOW® CO.56 Pro V2.0）
• 紧凑型，用于固定安装在医疗设备上（SONOFLOW® CO.56）
• 多种传感器尺寸覆盖常见医疗管径范围
• 内置电子板与微处理器
• RS-485 串行接口（最多可串联操作12个传感器）
• 可选软件工具用于参数化与数据可视化

安全性与设计

• 容错架构，具备周期性自检和看门狗机制，确保在错误情况下输出功能受保护
• 上电或软件复位后的初始测试程序
• 高电磁稳定性与高达1000 V的绝缘（SONOFLOW® CO.56 Pro V2.0 的高级安全特性）
• 分类：CF（cardiac floating）适用于 SONOFLOW® CO.56 Pro V2.0
• 无机械部件与介质接触（保护血细胞；有助于维持系统无菌性）

电子与测量原理

• 内置电子板与微处理器
• 用于多传感器联网与控制的 RS-485 接口
• 基于超声换能器的飞行时间（transit-time）原理进行双向流量测量
• 采用透射技术进行气泡检测

应用场景

• 体外生命支持系统（ECLS）
• 体外循环与 ECMO 设备
• 心脏辅助系统
• 灌注系统
• 器官运输系统
• 机器人辅助手术设备

下载（产品资料可用）
SONOFLOW® CO.56 Pro V2.0 与 SONOFLOW® CO.56 的产品传单、手册和技术资料可供下载。

技术参数

• 测量原理：超声
• 测量方法：流量测量与气泡检测相结合
• 安装方式：SONOFLOW® CO.56 Pro V2.0 — 悬挂于管路，可选嵌入安装；SONOFLOW® CO.56 — 嵌入式 / 固定安装
• 管路（示例）：SONOFLOW® CO.56 Pro V2.0 — 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"；SONOFLOW® CO.56 — 4 mm ... 16 mm
• 管材：PVC；SONOFLOW® CO.56 还兼容硅胶、PTFE、PFA、FEP、TPE、Tygon、PE 等材料
• 传感器材质：铝（CO.56 Pro V2.0：黑色；CO.56：红色、灰色）
• 重量：CO.56 Pro V2.0 — 约100 g；CO.56 — 约120 g ... 145 g，视尺寸而定
• 接口：RS-485
• 防护等级：IP67
• 法规与安全标准：IEC 60601-1（医疗安全，第三版）、IEC 60601-1-2（电磁兼容，第四版）、IEC 61157（声学发射）、RoHS 2011/65/EU
