屏蔽门

RF高频屏蔽用于医院用于实验室

产品介绍

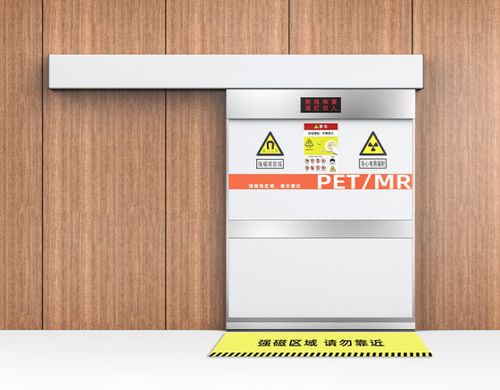

用于医院与科研实验室PET-MRI室的电动屏蔽防护门。可在3.0T磁场环境下提供电磁屏蔽，并针对高频段采用铜+铝多层金属复合结构，配备通风用波导窗（截止频率 ≥ 2GHz）。可选三折门，节省空间并便于通行。

产品性能

• 工艺要求：铜板焊接采用无缝全焊接工艺。
• 接触电阻：门与门框接合处接触电阻 <0.01Ω。
• 绝缘阻抗：≥1000MΩ（500V直流测试）。
• 承载能力：电动门承载能力 ≥500kg。
• 紧急解锁：配备手动紧急释放装置。
• 非磁性设计：采用非磁性元件（如非磁性锁）以保护磁场均匀性。

技术参数
频率范围： — 屏蔽效能要求： — 测试标准：
10kHz-100MHz — ≥100dB（150MHz时 ≥90dB） — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB（可选） — IEEE 299-2006

应用领域

• 放射科：采用X射线/伽马射线等进行的影像诊断与介入治疗，用于解剖学和功能学评估。
• 放疗科：利用电离辐射（X射线、粒子束）进行的局部治疗，用于肿瘤治疗。
• 核医学科：运用放射性药物进行诊断与治疗，结合影像、治疗与科研教学。

技术规格

• 屏蔽效能：低频段（10kHz–100MHz）≥100dB，300MHz–1GHz ≥80dB，1GHz–10GHz ≥70dB（可选）。
• 3.0T MRI环境性能：150MHz处屏蔽效能 ≥100dB。
• 结构：高频屏蔽采用铜+铝多层金属复合结构；可选三折门。
• 通风：配备截止频率 ≥2GHz 的通风波导窗。
• 铜板处理：无缝全焊接。
• 门与门框接触电阻：<0.01Ω。
• 绝缘阻抗：≥1000MΩ（500V直流测量）。
• 电动门承载能力：≥500kg。
• 紧急释放：配备手动紧急解锁装置。
• 非磁性设计：采用非磁性元件以保持磁场均匀性。
