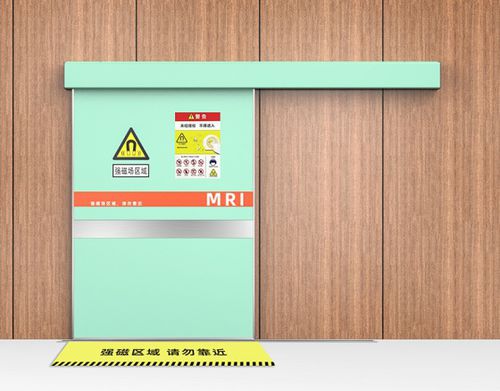

屏蔽门

RF高频屏蔽用于放射科核医学

产品介绍
本产品为MRI科室及科研环境设计的气动/电动滑动式射频(RF)屏蔽门，兼顾磁场兼容性和高屏蔽性能。设计目标是在3.0T磁场环境下于150MHz实现屏蔽效能≥100dB，并满足MRI设备的抗干扰兼容性要求。针对1GHz以上高频带，可选用多层金属复合结构（铜＋铝），并配置截止频率≥2GHz的通风波导窗口。支持三折式门体结构。

产品性能

• 工艺要求：铜板部件采用无缝全焊接制造。
• 接触电阻：门与门框连接处接触电阻<0.01Ω。
• 绝缘阻抗：≥1000MΩ（500V直流测试）。
• 承载能力：电动/气动门静载承载能力≥500kg。
• 紧急解锁：配备手动紧急释放装置以保证故障情况下的安全操作。
• 非磁性设计：采用非磁性部件（如非磁性锁具）以维护磁场均匀性。

技术参数
频率范围： | 屏蔽要求： | 测试标准：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (可选) | IEEE 299-2006

适用领域

• 放射科：用于X射线、伽玛射线及相关成像的影像诊断与介入治疗，以呈现内部解剖结构。
• 放疗科：用于癌症治疗的局部放射治疗（X射线、电子束、质子/粒子束等），需要受控的RF环境。
• 核医学科：结合示踪剂的诊断与治疗流程，涉及成像与检测设备，需屏蔽RF以避免干扰。

规格 / 技术特性

• 屏蔽效能：在3.0T环境下设计以达到150MHz≥100dB。
• 结构：高频性能可选用多层金属复合（铜＋铝）。
• 通风：波导式通风窗，截止频率≥2GHz。
• 焊接：铜部件采用无缝全焊接工艺。
• 接触电阻：门框连接处<0.01Ω。
• 绝缘阻抗：≥1000MΩ（500V直流测试）。
• 驱动形式：电动/气动滑动机构，承载≥500kg。
• 紧急装置：配备手动紧急释放装置。
• 材料：采用非磁性部件以维护磁场均匀性。
