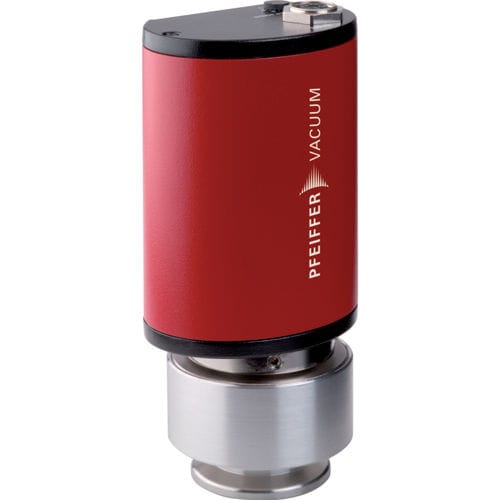

皮拉尼/冷阴极组合 MPT 200 (5 · 10-9–1000 hPa)
MPT 200 传输器实现了从 5 · 10-9 hPa 直至大气压的精确测量。因其坚固的金属外壳和数字接口,传输器尤其适合在真空系统及其设备中的应用。
产品描述
冷阴极传感器的组合Pirani
显示范围: 5 · 10-9–1000 hPa
不易受到气体侵入的影响
MPT 200, DN 25 ISO-KF, RS-485
订单号: PT R40 140
可优化以利于真空应用
技术参数
I/O 接口 RS-485
供应: 耗电量 3 瓦
供电:最大消耗 3 瓦
公称通径 DN 25 ISO-KF
冷阴极可以通过端口开启和关闭 冷阴极可以通过端口开启和关闭
准确性: : 1 · 10-8 – 2 · 10-3 hPa ± 25 %
准确性: 100 – 1000 hPa ± 50 %
准确性: 10 – 100 hPa ± 30 %
准确性: 2 · 10-3 – 10 hPa ± 10 %
可重复性: 1 · 10-2 – 10 hPa ± 2 %
可重复性: 1 · 10-8 – 1 · 10-2 hPa ± 7 %
密封 金属
带媒体接触的材料 钨,不锈钢,镍,钼,玻璃
法兰段烘烤温度 180 摄氏度
测量循环 10 毫秒
测量方法 Pirani/ 冷阴极
测量电缆长度 100 米
测量范围 5 · 10-9 – 1 · 103 百帕
温度:储存 -40 – 65 °C 摄氏度
特点 冷阴极可以通过端口开启和关闭
环境温度 5 – 60 °C 摄氏度
重量 555 克
防护等级 IP54
阳极 钼
MPT 200 AR, DN 25 ISO-KF, RS-485, 模拟
订单号: PT R40 141
可优化以利于真空应用
模拟输出和开关触点
技术参数
I/O 接口 RS-485, 0-10 V 类似
供应: 耗电量 3.7 瓦
供电:最大消耗 3.7 瓦
公称通径 DN 25 ISO-KF
冷阴极可以通过端口开启和关闭 冷阴极可以通过端口开启和关闭
准确性: : 1 · 10-8 – 2 · 10-3 hPa ± 25 %
准确性: 100 – 1000 hPa ± 50 %
准确性: 10 – 100 hPa ± 30 %
准确性: 2 · 10-3 – 10 hPa ± 10 %
可重复性: 1 · 10-2 – 10 hPa ± 2 %
可重复性: 1 · 10-8 – 1 · 10-2 hPa ± 7 %
密封 金属
带媒体接触的材料 钨,不锈钢,镍,钼,玻璃
法兰段烘烤温度 180 摄氏度
测量循环 10 毫秒
测量方法 Pirani/ 冷阴极
测量电缆长度 100 米
测量范围 5 · 10-9 – 1 · 103 百帕
温度:储存 -40 – 65 °C 摄氏度
特点 冷阴极可以通过端口开启和关闭
环境温度 5 – 60 °C 摄氏度
重量 555 克
防护等级 IP54
阳极 钼
MPT 200 PB, DN 25 ISO-KF, RS-485, Profibus
订单号: PT R40 142
可优化以利于真空应用
Profibus DP 接口
技术参数
I/O 接口 RS-485, Profibus DP
供应: 耗电量 4.5 瓦
供电:最大消耗 4.5 瓦
公称通径 DN 25 ISO-KF
冷阴极可以通过端口开启和关闭 冷阴极可以通过端口开启和关闭
准确性: : 1 · 10-8 – 2 · 10-3 hPa ± 25 %
准确性: 100 – 1000 hPa ± 50 %
准确性: 10 – 100 hPa ± 30 %
准确性: 2 · 10-3 – 10 hPa ± 10 %
可重复性: 1 · 10-2 – 10 hPa ± 2 %
可重复性: 1 · 10-8 – 1 · 10-2 hPa ± 7 %
