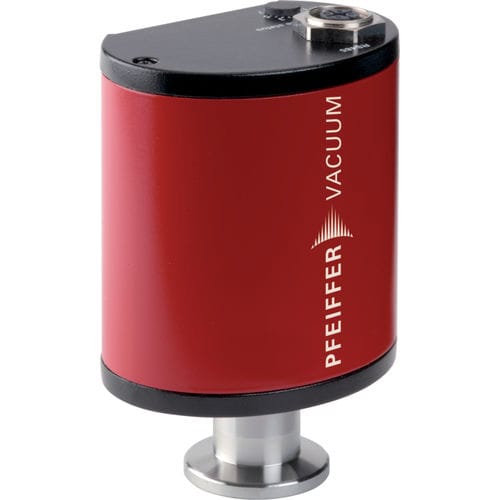

压电/皮拉尼组合 RPT 200 (1 · 10-4 – 1200 hPa)
RPT 200 传输器实现了从高真空至超出大气压的精确测量。因其坚固的金属外壳和数字接口,传输器尤其适合在真空系统及其设备中的应用。
产品描述
用于排气过程不依赖气体类型的精确压力测量
测量范围 1 · 10-4 – 1200 hPa
用于>10hPa压力的不与气体类型相关的测量
RPT 200, DN 16 ISO-KF, RS-485
订单号: PT R37 130
1 · 10-4 至 1200hPa
两个传感器组合
大气压力范围内的高测量精度
技术参数
I/O 接口 RS-485
供应: 耗电量 2.5 瓦
供电:最大消耗 2.5 瓦
公称通径 DN 16 ISO-KF
准确性: 2 · 10-3 – 10 hPa ± 10 %
加热丝 钨
可重复性: 1 · 10-3 – 1 hPa ± 1 %
密封 金属
带媒体接触的材料 不锈钢,钨,金,二氧化硅,玻璃
最大压力 4000 百帕
法兰段烘烤温度 125 摄氏度
测量循环 10 毫秒
测量方法 Piezo/Pirani
测量电缆长度 100 米
测量范围 1 · 10-4 – 1.2 · 103 百帕
温度:储存 -40 – 65 °C 摄氏度
环境温度 5 – 60 °C 摄氏度
精度(满量程):10 – 1200 hPa ± 0.3 %
终值,标称 (F.S.) 1200 百帕
重量 195 克
防护等级 IP54
반복성 (전체규모) : 10 – 1200 hPa ± 0.1 %
RPT 200, DN 16 ISO-KF, RS-485, 模拟
订单号: PT R37 131
1 · 10-4 至 1200hPa
两个传感器组合
大气压力范围内的高测量精度
模拟输出和开关触点
技术参数
I/O 接口 RS-485, 0-10 V 类似
供应: 耗电量 3.2 瓦
供电:最大消耗 3.2 瓦
公称通径 DN 16 ISO-KF
准确性: 2 · 10-3 – 10 hPa ± 10 %
加热丝 钨
可重复性: 1 · 10-3 – 1 hPa ± 1 %
密封 金属
带媒体接触的材料 不锈钢,钨,金,二氧化硅,玻璃
最大压力 4000 百帕
法兰段烘烤温度 125 摄氏度
测量循环 10 毫秒
测量方法 Piezo/Pirani
测量电缆长度 100 米
测量范围 1 · 10-4 – 1.2 · 103 百帕
温度:储存 -40 – 65 °C 摄氏度
环境温度 5 – 60 °C 摄氏度
精度(满量程):10 – 1200 hPa ± 0.3 %
终值,标称 (F.S.) 1200 百帕
重量 195 克
防护等级 IP54
반복성 (전체규모) : 10 – 1200 hPa ± 0.1 %
RPT 200, DN 16 ISO-KF, RS-485, Profibus
订单号: PT R37 132
1 · 10-4 至 1200hPa
两个传感器组合
大气压力范围内的高测量精度
Profibus DP 接口
技术参数
I/O 接口 RS-48, Profibus DP
供应: 耗电量 4 瓦
供电:最大消耗 4 瓦
公称通径 DN 16 ISO-KF
准确性: 2 · 10-3 – 10 hPa ± 10 %
加热丝 钨
可重复性: 1 · 10-3 – 1 hPa ± 1 %
密封 金属
带媒体接触的材料 不锈钢,钨,金,二氧化硅,玻璃
最大压力 4000 百帕
法兰段烘烤温度 125 摄氏度
测量循环 10 毫秒
测量方法 Piezo/Pirani
测量电缆长度 100 米
测量范围 1 · 10-4 – 1.2 · 103 百帕
温度:储存 -40 – 65 °C 摄氏度
环境温度 5 – 60 °C 摄氏度
