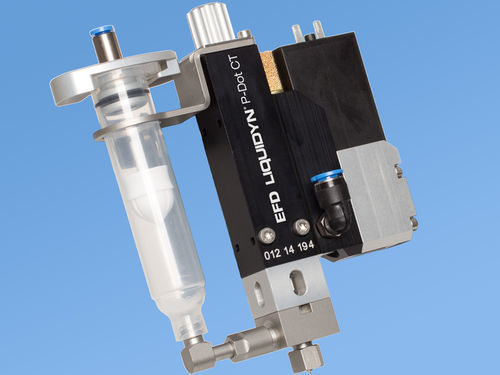

微剂量系统微型阀 Liquidyn® P-Dot

喷射式电控气动气动式

概述
Liquidyn® P‑Dot 气动喷射阀针对中至高粘度或稠厚流体设计，可实现点、条和线的高精度、可重复喷射。极短触发间隔（< 1 ms）可在高精度下完成低体积喷射（3 nL–200 nL），喷射频率可达 150 Hz。浸湿部件（喷嘴、撞针、进料接头）与执行器分离且易于更换，便于快速维护。

主要特性

• 点胶量范围：約 3 nL 至 200 nL。
• 最高点胶频率：可达 150 Hz；触发间隔小于 1 ms。
• 适用流体：中至高粘度/稠厚流体（环氧、润滑脂、油类、厌氧材料等）。
• 电控气动驱动，低压脉冲控制（24 VDC）。
• 空闲时常闭（NC），防止误出液。
• 浸湿部件可快速更换，便于现场维护与定制。
• 控制选项：Liquidyn V200 控制器或用户 PLC。
• 面向工业生产环境，降低总体拥有成本。

系统选项与配件

• 整机选项：Liquidyn V200 喷阀控制器与液体储桶（或通过 PLC 控制）。
• 系列内相关产品：Liquidyn P‑Jet（面向较低粘度并可实现更高频率）。
• 配件：激光光栅、喷嘴清洗站、液压增压器、带数字表的储液罐等。

资源与文档

• 数据表与使用手册可获取。
• 维护与操作示范视频（撞针更换、清洗、重新组装及喷射示范）。

物料编号
物料编号 | 描述 | 规格
7825002 | Liquidyn P‑Dot CT 驱动器 | 适用于中高粘度流体，最大循环速率可达 150 Hz。

技术规格

• 触发间隔：< 1 ms。
• 点胶量范围：约 3 nL 至 200 nL。
• 最大点胶频率：可达 150 Hz（视应用而定）。
• 驱动方式：电控气动，控制脉冲 24 VDC。
• 阀门状态：空闲时常闭（NC）。
• 适用流体：中～高粘度。
• 维护性：浸湿部件与驱动器分离，喷嘴/撞针/进气接头可更换。
• 控制：Liquidyn V200 或用户 PLC。
• 典型应用：汽车、电子与工业装配中的点、条、线微量点胶。
