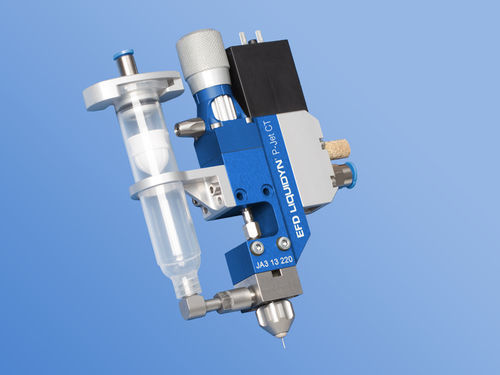

微剂量系统微型阀 Liquidyn® P-Jet

流体点胶喷射式电控气动

概述
Liquidyn P-Jet 系列为非接触式微量点胶喷射阀，适用于低至中粘度流体（如溶剂、油、油脂和胶水）。在合适的工艺配置下，也可用于喷涂氰基丙烯酸酯和厌氧胶。典型点胶量约从 3 nL 起，最大喷射频率可达 280 Hz。

主要特性

• 电气气动驱动，低压触发（24 VDC），脉冲信号可调；阀门开启时间从 2 ms 起。
• 可快速更换点胶喷嘴、撞针和进液接头；浸湿部件可与驱动器分离，便于维护。
• 可选配置：CT 驱动器与 AN 胶阀（无金属浸湿部件，适用于厌氧胶）。
• 可由 Liquidyn V200 控制器或客户 PLC 驱动，便于产线集成。

典型应用 / 能力

• 在汽车零件、印刷电路板等上进行溶剂、油、油脂和胶水的非接触喷射点胶。
• 微量点胶从约 3 nL 起，最高可达 280 次/秒（280 Hz）。
• 根据喷嘴/撞针配置支持接触或非接触点胶方式。
• 适合集成于机器人点胶单元和自动化生产线。

系统选项（概述）
典型系统包含 Liquidyn V200 胶阀控制器和流体储罐。阀门可由 V200 或客户提供的 PLC 控制。对于更高粘度流体，可选用 Liquidyn P-Dot 系列。

配件（示例）

• 激光光栅/光电传感器
• 喷嘴清洗站
• 流体增压器
• 带数显的储液罐

物料编号
7825004 | Liquidyn P-Jet CT 驱动器 | 适用于低至中粘度流体，工作频率可达 280 Hz。
7825932 | Liquidyn P-Jet AN 胶阀 | 预配置的完整胶阀，浸湿部件无金属；适用于厌氧胶，工作频率可达 280 Hz。

技术规格

• 最小点胶体积：≈3 nL
• 最大喷射频率：最高可达 280 Hz
• 适用粘度范围：低至中粘度流体（溶剂、油、油脂、胶水）；在合适配置下支持氰基丙烯酸酯和厌氧胶
• 触发与控制：24 VDC 低压触发，气动驱动，脉冲可调；开启时间自 2 ms 起
• 维护：可更换喷嘴、撞针和进液接头；浸湿部件与驱动器分离以便快速维修
• 系统兼容性：可与 Liquidyn V200 控制器或客户 PLC 配合使用
