EEG模块 VitalTrack EEG

数据采集数据处理远程监护

产品概述
VitalTrack EEG 是一款用于实时记录与监测的八通道脑电（EEG）采集解决方案。系统同时提供通道原始波形、与原始信号并行计算的各频段（Delta、Theta、Alpha、Beta、Gamma）功率、头皮拓扑图可视化以及会话数据导出。计划于2026年发布。

已确认功能

• 支持8路同时采集并实时显示。
• 并行计算各频段功率（Delta–Gamma）。
• 支持会话CSV导出（会话CSV格式已确认）及用于头皮拓扑的高清PNG导出。

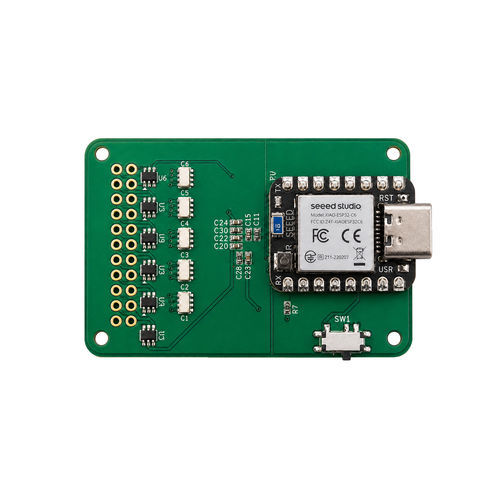

硬件 / 开发板视图
产品包含一块 VitalTrack EEG 开发板，展示了正面与硬件布局视图。该开发板用于与 VitalTrack 应用集成，以实现设备连接、通道映射与实时测量。

测量设置

• 使用应用查找并连接附近的 VitalTrack EEG 设备；确认连接状态、通道数和接收数据情况。
• 按照国际10–20放置系统将8个通道映射到电极位点（Fp1、Fp2、C3、C4、P3、P4、O1、O2）。
• 确认通道映射后进入实时采集。

合成 / 演示数据与保存输出

• 在不连接设备的情况下使用合成/演示数据预览头皮分布、通道‑按‑频率的PSD热图和出版级PNG输出。
• 可选择Delta、Theta、Alpha、Beta或Gamma频段进行分布视图。
• 应用稳定的自动色标，并可显示或隐藏电极标签。
• 保存一张带有匹配JSON元数据的2400×2400 PNG，描述分析条件。

实时监测

• 实时监控全部8路波形，并显示接收速率、已用时间和数据状态。
• 根据测量环境调整时间窗、波形幅度比例、可见通道和显示滤波器。

EEG 分析功能
应用同时显示原始EEG与频段功率（Delta–Gamma）。原始数据保留以便研究人员使用自有流程重新计算或验证频率分析。功能包括通道间频带功率比较、头皮拓扑与通道‑按‑频率的PSD热图检视。

EEG 频段（范围与说明）

• Delta — 0.5–4 Hz：深度睡眠时最强。
• Theta — 4–8 Hz：困倦及记忆任务时上升。
• Alpha — 8–13 Hz：闭眼静息时最明显。
• Beta — 13–30 Hz：注意集中时上升。
• Gamma — 30–45 Hz：多区域同时工作时出现。

数据导出与文件内容

• 原始信号：每通道一列（共八列），为滤波前的 µV 值。
• 各频段强度：应用内可查看为相对百分比或绝对强度（注意：经验证的会话CSV不包含频带功率列）。
• 会话CSV：每次记录包含UTC时间、已用时间、设备采样索引、八通道原始µV值及事件标记列，可用于Excel、Python或MATLAB。
• 保存的应用输出：高分辨率PNG（2400×2400）及匹配JSON元数据保存在用户的Documents文件夹（文档中提供Windows示例路径）。

可用性
计划于2026年发布。已确认的功能包括通道、频带功率与CSV导出。采样率、电池寿命等其他硬件规格未定，将在确定后公布。

技术规格

• 型号名称：VitalTrack EEG
• 通道：8路同时EEG通道
• 频带分析：Delta、Theta、Alpha、Beta、Gamma（各频带强度）
• 应用示例中报告的PSD频率范围：0.5–45 Hz
• 导出格式：会话CSV；PNG（2400×2400）及JSON元数据
• 会话CSV内容：UTC时间、已用时间、设备采样索引、八通道原始µV值、事件标记列
• 演示数据：提供合成/演示用于预览与导出（非人体记录；非临床用途）
• 应用功能：设备发现与连接、通道→电极映射（10–20）、实时波形监控、每通道频带功率、头皮拓扑与PSD热图、可调时间/幅度/窗和显示滤波器
• 发布状态：计划于2026年；部分硬件规格待定
