供暖炉 L, LT 5/13

通用应用实验室融焰炉

概述
该系列马弗炉采用多层轻质耐火砖保温结构，可实现最高工作温度1300 ℃（长时间保温建议1200 ℃）。加热元件安装在支撑管上，在炉膛内自由辐射，加热时间短。可选型号：L 与 LT，尺寸 5/13、9/13、15/13。

功能与装备
安装于支撑管上的加热元件在炉腔内自由辐射，实现快速且均匀的加热。炉腔采用坚固的轻质耐火砖多层保温，满足 Tmax = 1300 ℃。双壳、背部通风的条纹不锈钢外壳降低外表面温度并提高机械稳定性。门型可选：外开门（L，可用作工作台）或上开门（LT，高温面背离操作者）。炉门设可调进气口，炉后壁设排气口。控制器：B510 触控（5 程序 × 4 段）。固态继电器实现低噪运行。支持 NTLog Basic 通过 USB 记录工艺数据。

标准配置

• 最高温度 1300 ℃
• 双面加热
• 支撑管上的加热元件实现自由辐射，使用寿命长
• 炉腔多层轻质耐火砖保温
• 双壳背部通风不锈钢外壳，外壳温度低且稳定性高

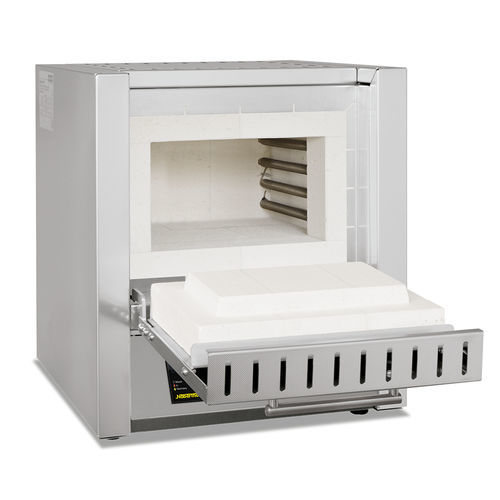

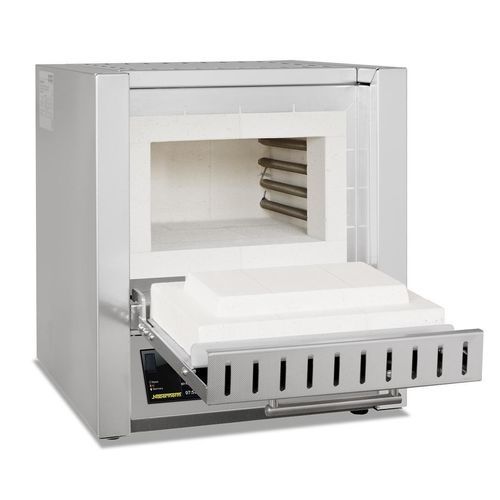

• 可选外开门（L，作为工件放置面）或上开门（LT，热面远离操作者）
• 炉门带可调进气口
• 炉后壁带排气口
• 控制器 B510（触控）：5 程序 × 4 段
• 固态继电器保证低噪运行
• NTLog Basic 支持 USB 工艺数据记录

附加设备 / 可选项

• 排气烟囱；带风扇的烟囱；催化转化器
• 带可调断开温度的超温限位器，用于保护炉体和装料
• 用于采用不可燃工艺气体吹扫的保护气体接口（非气密；不可与某些排气选项同时使用）
• 手动或自动气体供给系统
• 炉后壁或炉门的热电偶接口
• 用于监控、记录与控制的 VCD 软件包

技术规格（摘录）
型号 | 最高温度 (℃) | 炉內 宽×深×高 (mm) | 容量 (L) | 外形 宽×深×高 (mm) | 空炉温度均匀性 ±5 K (宽×深×高 mm) | 连接功率 (kW) | 电源 | 重量 (kg) | 加热时间 (min)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2.6 | 单相 | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3.3 | 单相 | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3.5 | 单相 | 71 | 80

说明
1) 长时间恒温建议使用 1200 ℃。2) 外形尺寸随选配件变化，具体尺寸请咨询。3) LT 型包含打开的上开门外形尺寸。4) 加热时间为空载闭合炉升至 Tmax −100 K 的近似值（接入 230 V 1/N/PE）。5) 温度均匀性 ±5 K 按 DIN 17052‑1 在空炉并关闭进气阀时测定，适用于高于 800 ℃ 的工作温度。

特征 / 技术参数

• 工作温度上限：1300 ℃（长时间保持建议 1200 ℃）
• 加热方式：支撑管上的发热元件，双面辐射加热
• 炉膛内保温：多层轻质耐火砖
• 外壳：条纹不锈钢双层结构并带背部通风
• 控制：B510 触控，支持 5 程序×4 段；NTLog Basic（USB）
• 可选项：排气系统（含风扇/催化器）、超温限位器、保护气体接口、配气系统、VCD 过程控制与记录软件
• 适用场景：实验室与需短加热时间、高温处理的工艺
