医疗行业3D扫描仪 OPTOCLOUD S

台式三角测量法激光

产品概述

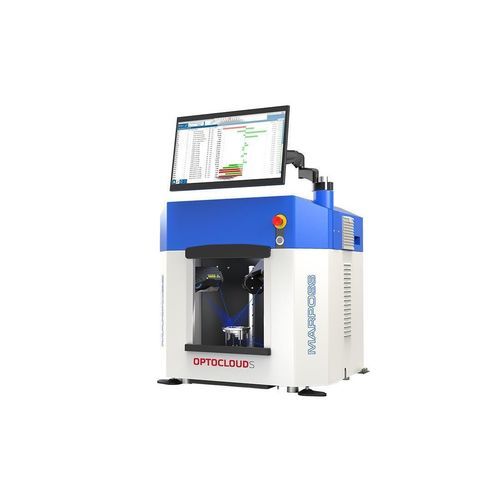

Optocloud S 是一款台式 3D 光学扫描仪，专为在生产环境中对小型平面、圆柱形及复杂组件进行快速、精确的检测而设计。其能够在单次循环中完成多特征测量，缩短检测时间并提供可重复的计量级结果。

详细描述
Optocloud S 集成了多台激光轮廓仪、高精度回转轴以及优化的光学架构，可在无需重新定位的情况下对零件进行完整的 360° 检测。系统在单次测量循环中从多个视角采集数百万点，30 秒内重建零件的 3D 几何结构，实现对数十项特征的同时评估，即便是结构化或复杂零件亦可检测。

光学配置根据零件系列定制，最大化测量范围与精度，同时在不同型号间保持灵活性，无需昂贵的设定更改。Optocloud S 适用于工业环境，保证长期稳定性和重复性，适合线上与线下质量控制。

系统支持手动装载或全机器人自动化。在自动化流程中，测量结果可直接传输至客户网络，以支持 SPC、工艺优化和返修操作，实现闭环质量控制与 Industry 4.0 集成。

应用

• 压铸件（外壳、支架、盖件）
• 叠片、冲压或成形零件（转子/定子铁芯包、弯曲件）
• 机械零件（螺母、环类及类似零件）
• 组件（绕线定子、工业电机用转子）
• 其他应用包括骨科零件、航空航天零件等

优势

• 在在线工序中显著缩短检测时间，减轻触觉量具和慢速 CMM 的负担
• 消除多个专用量具，降低设备成本和占地空间
• 消除操作员对测量的影响，保证一致且可重复的结果
• 可可靠测量触觉系统难以检测的复杂和精细特征（软表面、绕线、hairpin、叠片材料）
• 降低对实验室 CMM 的依赖，将先进计量带到生产现场
• 通过自动化采集和测量程序，减少对高技能操作员的需求

特性 / 技术规格

• 系统类型：一体化紧凑台式平台
• 测量技术：多激光 3D 光学扫描
• 传感器数量：最多 3 台激光轮廓仪
• 工件轴：高精度回转台（360° 旋转）
• 典型循环时间：30 秒
• 最大工件重量：20 kg
• 典型工件尺寸：直径：最高 Ø180 mm；高度：最高 50 mm*
• 装载方式：手动或机器人化
• 集成：支持网络连接以实现数据自动传输和过程控制
• 备注：* 可根据需求提供不同工件尺寸和配置。
