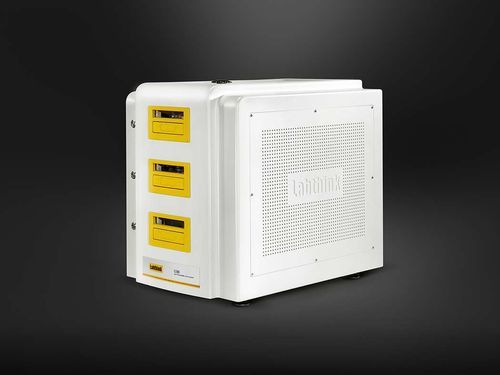

压力测试仪 C130H

控制温度扩散

C130H 是一款基于差压法的气体透过率测试仪，用于在受控温度下精确测量塑料薄膜、复合薄膜、高阻隔材料、片材及金属箔的气体透过率、溶解度系数、扩散系数和透过系数。适用于研发、质控及标准化检测的工业实验室环境。

产品特性

• 结构与操作
  • 弹出式抽屉试验腔，便于安全高效更换样品
  • 自动样品夹持，夹紧力均匀以保证重复性
  • 关键部件进口，确保长期稳定性
  • 智能测试模式，一键启动，自动停止（需预设测试温度）
  • 科研模式，参数和功能可灵活配置以满足深度分析
• 精度与效率
  • 高精度真空传感器，可测超高阻隔材料（0.01–0.09 cm3/m2·24h·0.1MPa）
  • 进口气动控制系统与真空泵，真空可达0.2 Pa并具自动控制
  • 典型测试时长：低/中阻隔材料<4小时，高阻隔材料<8小时（含抽真空）
  • 三独立试验腔，可分别获取结果并独立更换样品
• 温度与压力控制
  • 360°循环恒温技术，试验温度波动小于±0.05°C
  • 压力补偿技术保持差压稳定（压力变化<0.2 KPa）
  • 试验压力可调范围10 KPa至210 KPa
• 功能与定制
  • 支持单一气体与混合气体；可根据需求定制对可燃/爆炸/有毒气体的测试及安全措施
  • 可选自动气体加湿控制（加湿装置需定制）
  • 数据拟合功能用于极端温度下结果外推，设有参考膜接口以便快速校准
  • 校准接口用于验证测试温度与压力，符合差压法测试标准
• 嵌入式计算机控制
  • 仪器/软件一体化设计，降低对外接电脑的依赖并增强数据安全性
  • Windows 操作界面，支持鼠标、键盘和显示器控制
  • 配备四个 USB 端口和双以太网口；可选 GMP 计算机和 DataShield 数据管理系统

测试原理
经预处理的样品安装在扩散腔中，形成高压室与低压室之间的密封屏障。先抽空低压室及试验腔，然后向高压室通入测试气体以建立恒定压差。气体通过样品渗透至低压室，通过监测低压室的压力变化可得到透过率、扩散系数和溶解度系数等数据。

测试标准

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

应用范围

• 薄膜：塑料薄膜、复合薄膜、纸塑复合膜、共挤膜、铝蒸镀膜、铝箔及铝箔复合材料
• 片材：工程塑料、橡胶及建筑材料（如 PP、PVC、PVDC）
• 测试气体：O2、N2、CO2、空气、He 等；危险气体可定制测试
• 生物降解薄膜、航空航天材料（如飞船气囊氦渗透测试）、纸和纸板、涂层膜、玻璃纤维布、化妆品软管、橡胶片材等

配置

• 标准：主机、显示器、键盘、鼠标、圆形样品切刀、真空润滑脂、快速定量滤纸、真空泵、Φ6 mm PU 管（3 m）
• 可选：GMP 计算机系统、DataShield 数据系统、空气压缩机

注意事项

• 仪器气体进气口使用 Φ6 mm PU 管，客户需自备气源。
• 部分功能（加湿、危险气体测试）需定制并配套安全措施。

技术参数

• 测试范围（薄膜）：0.01 ~ 50,000 cm3/m2·24h·0,1MPa
• 分辨率（透过率）：0.001 cm3/m2·24h·0,1MPa
• 温度范围：10°C ~ 50°C（环境温度 23°C）
• 温度分辨率：0.01°C；波动：±0.05°C；精度：±0.3°C（校准口）
• 真空分辨率：0.01 Pa；试验腔真空度：< 10 Pa；真空精度（显示）：±0.2%（传感器量程的1%~100%）
• 样品数量：3 个独立试验腔（可定制）
• 样品尺寸：Φ97 mm；测试面积：38.48 cm2
• 测试气体：O2、N2、CO2（不含气源）；可选加湿
• 测试压力：10 KPa ~ 210 KPa
• 气源压力：0.5 MPa ~ 0.6 MPa
• 接口尺寸：Φ6 mm PU 管
• 仪器尺寸：710 mm × 350 mm × 630 mm
• 电源：220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• 净重：100 kg
