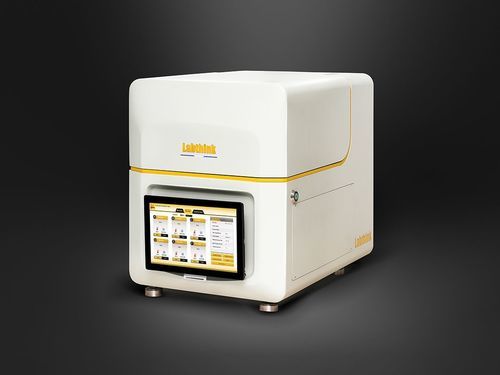

扩散测试仪 C106H

溶解度气体渗透性渗透性

概述

C106H 气体透过率测试系统为差压法仪器，用于测定塑料薄膜、复合膜、高阻隔材料、片材及金属箔在不同温度下的气体透过率、溶解度系数、扩散系数和透过系数。仪器符合 GB、ISO、ASTM 等国际标准，面向实验室与研发机构使用。

产品特点

• 数据精确
  • 创新圆顶式试验腔与 360° 空气循环恒温技术，提升温度稳定性。
  • 进口高精度真空传感器，可在 0.01–0.09 cm3/m2·24h·0.1MPa 范围内准确测量超高阻隔材料。
  • 进口气动控制系统与真空泵（可达 0.2 Pa），实现低故障率、高气密性及自动真空控制。
  • 高精度自动压力补偿功能，使高压腔差压波动 < 0.2 kPa。
  • 高压腔压力可在 10 kPa–210 kPa 范围内调节并保持稳定。
• 高效
  • 标配 6 个独立试验腔（标准试验面 38.48 cm2），可在相同条件下同时测试 6 个样品并获得独立结果。
  • 中低/高阻隔材料测试时间均可缩短（含真空化时间通常 < 4 小时，视材料而定）。
  • 自动夹样实现恒定夹紧力并提高密封性。
• 智能控制
  • 12" 触控平板（Windows）简化操作；自动测试模式（输入参数一键启动）。
  • 试验腔盖自动开合并配有声光报警；智能传感器保障操作安全。
• 可靠性与安全性
  • 专用工业电脑保障系统稳定与数据安全；采用知名品牌组件以提高可靠性。
• 节省空间与扩展功能
  • 占地小于传统六腔仪器；具备专业模式、可定制试验范围，并可根据需求定制危险气体（H2、CH4）测试方案。

试验原理

将预处理样品安装在试验腔中，形成上下两腔之间的密封屏障。先对低压腔抽真空，然后向高压腔通入测试气体以形成可控恒定差压。通过分析低压腔内的压力变化计算气体透过率及其他屏障性能参数。

适用标准

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

应用领域

• 薄膜：用于塑料薄膜、纸塑复合薄膜、共挤薄膜、铝蒸镀膜、铝箔及铝复合增强膜等的气体透过率检测。
• 片材：用于 PP、PVC、PVDC 片材、金属箔、橡胶垫片、硅片等片材材料的气体透过率测试。

主要技术指标

• 型号：C106H
• 测试范围（cm3/m2·24h·0.1MPa）：0.01 – 50,000
• 分辨率（透过率）：0.001 cm3/m2·24h·0.1MPa
• 测试温度：标准 15–50 °C；可选 5–60 °C
• 温度分辨率：0.01 °C
• 温度波动：±0.15 °C
• 测试湿度：标准 0%RH；可定制 5–90% ±2%
• 真空分辨率：0.01 Pa
• 真空精度：±0.2%（满量程的 1%–100%）
• 试验腔真空度：≤ 10 Pa
• 压力控制范围：10 kPa – 210 kPa（可调）
• 压力波动：0.2 kPa
• 最大气体压力：79.7 PSI / 550 kPa
• 接口尺寸：Ø 6 mm（PU 管）
• 试验腔数：6 个独立腔
• 样品尺寸：4.6” × 4.6”（11.7 cm × 11.7 cm）
• 最大样品厚度：≤ 120 mil（≈ 3 mm）
• 标准试验面积：38.48 cm2
• 测试气体：O2、N2、CO2 等（不随仪器提供）
• 外形尺寸（高×宽×深）：60 cm × 49 cm × 66 cm（23.6” × 19.2” × 25.9”）
• 电源：120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• 净重：≈ 100 kg（220 lb）

标配与可选项

• 标配：主机、真空泵、12" 平板、取样器、真空油脂、Ø6 mm PU 管。
• 可选：空气压缩机、CFR21 Part11、GMP 计算机系统要求、DataShield™。

重要说明

客户需自行提供测试气体及气源（压缩机/压力）：接口 Ø6 mm，所需压力 ≥ 79.7 PSI / 550 kPa。涉及危险气体的测试需进行定制并采取相应安全措施。
