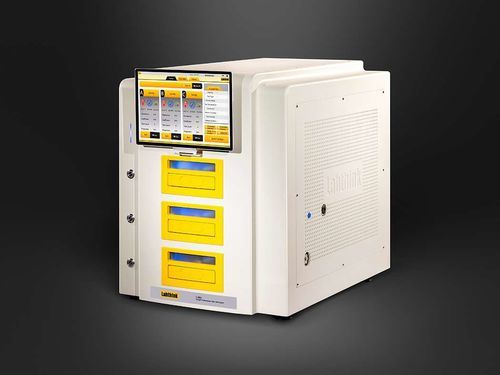

OTR测试仪 C203H

校准化学用于医疗器械

概述
C203H 氧气透过率（OTR）测试系统为基于库仑计传感器的等压 OTR 测试仪，符合 ASTM D3985 等标准。用于对食品、医药、医疗器械、日化、光伏和电子等领域的薄膜、板材及其他屏障材料进行中高屏障性能的高精度氧透过性测试，支持并行多样品测试与自动化运行以提升产能。

产品特性

• 库仑计氧气传感器
  • Labthink ppb 级库仑计传感器，检测下限极低。
  • 按 ASTM D3985 设计的绝对值测量，无需日常标定。
  • 使用寿命长（约为传统传感器的 3 倍），具备超限报警和自动保护功能。
• 数据精准稳定
  • 360° 空气循环恒温技术提升温度稳定性。
  • 高精度温湿度传感器实现实时监控与记录。
  • 试验过程中自动控制流量、温度与相对湿度，重复性可达 0.01 cc/(m2·day)。
• 高效三腔设计
  • 三套独立 50 cm² 标准测试腔，可并行测试并为每个样品提供独立数据。
  • 在相同条件下同时测试三份样品，提升每周期产能。
  • 自动夹持样品，确保恒定夹紧力并改善密封性。
• 智能操作
  • 12 英寸 Windows 触控面板，操作便捷。
  • 自动化模式：输入温度与湿度，一键启动无人值守测试。
  • 抽屉式试验腔一键自动进出，并配备声光提醒。
• 安全可靠
  • 嵌入式工业计算机架构，降低系统故障并保障数据存储安全。
  • 光学等智能传感器，配备声光报警，保障运行安全。
  • 采用国际知名品牌元器件，性能稳定可靠。
• 功能与选件
  • 专业测试模式与灵活控制功能，满足研发与质控需求。
  • 输出：OTR 曲线、氧气透过系数曲线、温度与湿度曲线。
  • 测试范围与温度范围宽（可定制），适应多种屏障材料的检测需求。
  • 可选件：GP-01 气体净化装置（提供无氧载气）、DataShield™ 数据管理及 GMP/CFR21 Part11 等合规选项。

测试原理

• 样品夹置于上下两腔之间，一侧通入空气/氧气，另一侧通入高纯氮。氧气通过样品扩散到氮气侧，随载气进入库仑计传感器进行浓度测量，系统据此计算并输出 OTR。

参考标准

• ASTM D3985
• ASTM F1307
• ASTM F1927（可选）
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

测试应用

• 薄膜 — 塑料薄膜、纸塑复合薄膜、共挤薄膜、铝蒸镀薄膜、铝箔复合薄膜、玻纤/铝/箔/纸复合材料等薄膜类材料的 OTR 测试。
• 板材 — PP、PVC、PVDC 板材、金属箔、橡胶板、硅片等板材类材料的 OTR 测试。

技术参数（摘要）

• 型号：C203H
• 标准测试面积：50 cm²（每腔）
• 测试范围（50 cm²）：0.01–200 cc/(m²·day)；可选 0.005–200；定制扩展至 400000 cc/(m²·day)
• 备选面积：5 cm²（0.1–2000 可选）；1 cm²（0.5–10000 可选）
• 分辨率：0.0001 cc/(m²·day)
• 重复性：0.01 cc/(m²·day) 或 1%，取较大值
• 温度范围：标准 15–50 °C；可选 5–60 °C；温度波动 ±0.05 °C
• 湿度范围：O2 侧 0%、5–90% ±1%；载气侧 0%、5–90% ±2%
• 测试腔：3 套独立 50 cm² 腔
• 样品尺寸：4.4" x 4.4" (11.2 cm × 11.2 cm)；厚度 ≤ 120 mil (3 mm)
• 气体规格：氮气 99.999%、氧气 99.5%（气源由用户提供）
• 供气压力：≥ 40.6 PSI / 280 kPa
• 接口：1/8" 金属接管
• 外形尺寸：约 60 cm × 50 cm × 70 cm
• 电源：120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
• 净重：≈ 100 kg (220 lbs)
• 标准配置：主机、平板电脑、取样器、真空脂、Ø6 mm 聚氨酯管
• 可选件：GP-01 气体净化单元、DataShield™、GMP/CFR21 Part11 支持、空气压缩机
