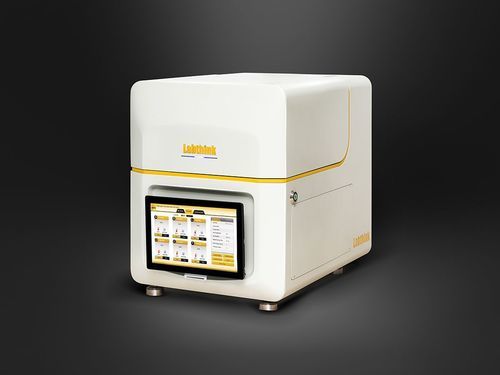

气体压力测试仪 C206H

OTR实验室自动

C206H 是一款基于库仑法（coulometric）传感器的氧气透过率（OTR）测试系统，符合 ASTM D3985 标准，适用于对薄膜、片材、纸张及其他包装材料进行自动化、高精度的氧气透过性测量。

产品特性

• 库仑法传感器: 采用 Labthink ppb 级库仑法传感器，测试范围宽，内在标准设计无需常规校准，使用寿命约为传统库仑传感器的3倍，具备超量程报警和自动保护功能。
• 数据精确: 新型穹顶式试验室，360°空气循环恒温技术提高温度稳定性；内置高精度湿度传感器实现湿度实时监测与记录；自动控制气流、温度与相对湿度以提升测量精度。
• 高效: 六个独立试验腔（标准试验面积50 cm²），可在相同条件下同时独立测试多个样品；自动样品夹持保证夹持力一致并提高气密性，节省时间与人力。
• 智能控制: 12" 触控平板（Windows 10）直观易用；自动测试模式：输入温度与湿度后一键启动；试验舱盖自动开闭并带声光报警。
• 安全可靠: 内置工业级计算机保证运行稳定与数据存储安全；智能光学传感器带报警；采用全球知名品牌部件以保证性能稳定。
• 节省空间: 仪器宽度约为传统六腔方案的1/3，节省实验室空间。
• 高级功能: 专业模式提供灵活控制选项与曲线输出（OTR、透过系数、温度、湿度）；可选超宽测试范围与扩展温度范围；可选 GP‑01 气体净化器、DataShield™、GMP 系统支持及 CFR21 Part11 合规选项。

测试原理

• 将预处理样品夹持在试验腔内，一侧通以氧气/空气，另一侧通以高纯氮气。穿透样品的氧分子被携带至库仑法传感器，传感器分析信号并计算氧气透过率及相关参数。

标准

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

适用范围

• 薄膜: 各类塑料薄膜、纸塑复合膜、共挤薄膜、铝蒸镀膜、铝箔、含箔复合材料及增强薄膜等的 OTR 测试。
• 片材: PP、PVC、PVDC 片材、金属箔、橡胶垫片、硅片及其他片材材料的 OTR 测试。

技术参数

• 型号: C206H
• 测试范围（标准面积50 cm²）: 0.02 – 200 cc/(m²·day)
• 扩展范围（可定制，标准50 cm²）: 0.02 – 400000 cc/(m²·day)
• 可选范围（MASK 5 cm² / MASK 1 cm²）: 0.2 – 2000 / 1 – 10000 cc/(m²·day)
• 分辨率: 0.01 cc/(m²·day)
• 重复性: 0.02 cc/(m²·day) 或 1%（取较大值）
• 试验温度: 15 – 50 ℃（可选 5 – 60 ℃）
• 温度波动: ±0.15 ℃
• 试验湿度: 0% 或 5 – 90% RH ±2%（在标准温度范围内）
• 试验腔数: 6 个独立腔
• 样品尺寸: 4.6" × 4.6" (11.7 cm × 11.7 cm)
• 样品最大厚度: ≤ 120 mil (≈3 mm)
• 标准试验面积: 50 cm²
• 气源（不含）: 氮气 99.999%、氧气 99.5%
• 所需气体压力: ≥ 40.6 PSI / 280 kPa
• 气口规格: 1/8" 金属管（配套 PU 管 Ø6 mm）
• 仪器尺寸: 23.6" H × 19.2" W × 25.9" D (60 × 49 × 66 cm)
• 电源: 120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
• 净重: ≈ 220 lb (100 kg)
• 标准配置: 主机、12" 触控平板、取样器、真空润滑脂、PU 管 Ø6 mm
• 可选配件/功能: GP‑01 气体净化器、空气压缩机、DataShield™、GMP 计算机系统支持、CFR21 Part11 合规（可选）
