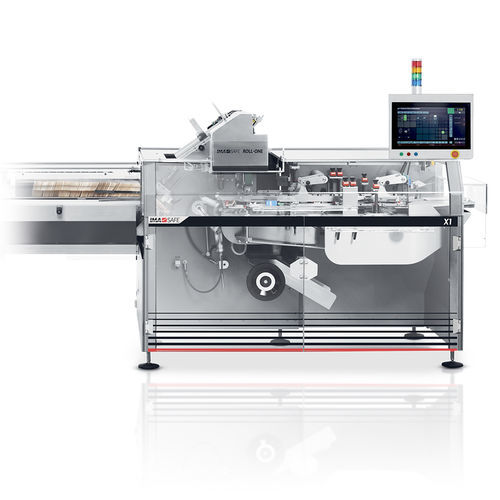

间歇性运动式装箱机 X Series

伺服控制式机器人紧凑型

概述
X Series 是一款多用途间歇式装盒机，采用机械与机器人送料系统，可处理各类产品。该系列提供多种版本，在保持紧凑占地和阳台式设计的同时，实现对纸箱尺寸和可包装产品的高度适应性。机架内集成了 T&T 解决方案，以保持标准长度并简化产线配置。机器设计注重直观操作，需最少的操作员培训，维护要求低，且由于尺寸部件数量减少，实现了快速换型。

可用版本

• X1 与 XL1
• X2 与 XL2 — 伺服驱动版本

主要特点

• 多用途间歇式装盒机
• 用于宽范围产品处理的机械和机器人送料系统
• 对产品和纸箱尺寸具有高度适配性
• 紧凑占地并采用阳台式设计，便于灵活产线配置
• 机架内集成 T&T 解决方案
• 直观操作，操作员培训需求低
• 维护要求低
• 尺寸部件数量少，换型快速

生产厂
生产厂：IMA Safe

技术参数
X SERIES – 技术参数
型号 | X1 – X2* | XL1 – XL2*
产能 | 最高90箱/分钟 | 最高60箱/分钟
纸箱尺寸
宽度 A (mm) | 最小 15 - 最大 105 | 最小 15 - 最大 165
高度 B (mm) | 最小 12 - 最大 90 | 最小 12 - 最大 100
长度 H (mm) | 最小 65 - 最大 220 | 最小 65 - 最大 220
A+B (mm) | 最大 195 | 最大 240

*伺服驱动版本

技术规格

• 系列：X Series
• 型号：X1、X2（伺服）、XL1、XL2（伺服）
• 产能：最高90箱/分钟（X1–X2）；最高60箱/分钟（XL1–XL2）
• 纸箱宽度（A）：X 型最小 15–105 mm；XL 型最小 15–165 mm
• 纸箱高度（B）：X 型最小 12–90 mm；XL 型最小 12–100 mm
• 纸箱长度（H）：最小 65–220 mm（两者相同）
• 最大 A+B：X 型 195 mm；XL 型 240 mm
• 送料系统：机械与机器人送料
• 设计：紧凑占地、阳台式设计、机架内集成 T&T
• 换型：快速，尺寸部件数量最少
