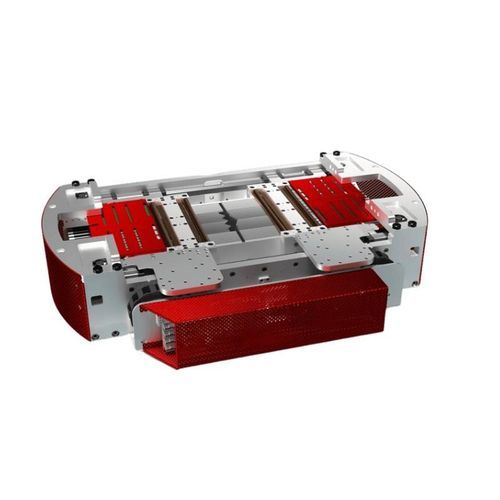

放疗系统多叶片准直器 Standard MLC EMM120

放射外科系统

概述
EMM120 Standard MLC 是一款面向 OEM 的多叶准直器，适用于临床与科研 LINAC 集成。采用 120 片高精度钨叶形成 40×40 cm 视野，结构紧凑，便于安装与维护。

叶片配置

• 标准：120 叶
• 中央叶宽：5 mm
• 外围叶宽：10 mm
• 采用穿梭（shuttle）系统，实现完整过行程（101%）

电机与驱动系统

• 行业标准直流电机，内置编码器
• 在 200 Hz 控制频率下叶片高速运动 > 50 mm/s
• 微定位精度 < 0.2 mm
• 40 kHz 双环 PID 控制以保证可重复性能

控制集成

• 支持 TCP/IP 与 UDP 协议（以太网）
• 闭环反馈的实时运动验证
• 可选二次反馈编码器以实现冗余

材料与耐久性

• 叶高：80 mm，钨（≥95% W）
• 舌榫（tongue & groove）设计的超精密加工
• 叶间泄漏 << 1%，保证最佳剂量一致性

优势

• 120 叶 40×40 cm 配置，可实现 IMRT 与 VMAT 的亚毫米场精度
• 钨叶设计降低边缘模糊并最小化泄漏
• 开放的 TCP/IP 与 UDP 接口，便于 LINAC 集成
• 直流驱动单元提供 >50 mm/s 的动态束流成形能力
• 紧凑模块化设计，适合 OEM 使用并便于维修
• 具有 CE 文档；按 ISO 13485 生产并符合 MDR 要求

精度与性能
高分辨率 PID 控制与内置编码器确保了亚毫米级定位重复性，满足立体定向放疗、VMAT 及高精度放疗的要求。

适用范围

• IMRT 与 VMAT 波束调制
• 3D-CRT 与适形放疗
• SRS 与颅内治疗
• 胸部与盆腔场形
• 前列腺与头颈放疗
• FLASH 研究与 LINAC 原型开发

制造与合规
在德国设计并按 ISO 13485 生产。系统符合 MDR 要求并提供 CE 文档；作为 OEM 就绪、厂商无关的束流整形模块交付。

技术规格

• 型号：EMM120 Standard MLC
• 视野尺寸：40 × 40 cm
• 叶片数：120
• 中央叶宽：5 mm
• 外围叶宽：10 mm
• 叶高：80 mm 钨（≥95% W）
• 叶间泄漏：<< 1%
• 叶速：> 50 mm/s
• 控制频率：200 Hz（运动），40 kHz 双环 PID
• 微定位精度：< 0.2 mm
• 过行程：穿梭系统实现完整过行程（101%）
• 控制接口：TCP/IP、UDP（以太网）支持实时闭环反馈
• 集成：OEM 就绪，模块化安装及开放协议便于 LINAC 集成
• 标准：按 ISO 13485 生产，提供 MDR / CE 文档
