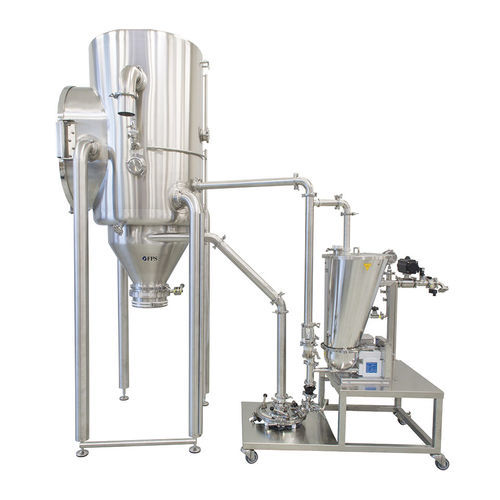

空气喷射式微粒化装置 ProMill series

小试用于生产无菌

概述
ProMill 系列为流体喷射磨机，适用于从试点至大批量生产的连续微粉化。该系列优化了工艺气体消耗，支持快速换料，能在工业流程中高效降低粒径。

设计与合规
所有与产品接触的连接件均按 cGMP 要求设计，便于装配、拆卸、清洗与验证。组件数量最小化以加快操作与维护。ProMill 可整合入隔离器，用于无菌、潜在有毒或放射性物料的处理。标准选项包括容积或重力给料器、布袋分离过滤器、手动控制面板及符合 CFR21 Part11 的数据记录器。可按需提供 ATEX 配置及 PTFE/陶瓷内衬或涂层、Hastelloy 等特殊材料。

可用型号

• ProMill-8：生产级单元，8 英寸研磨室 — 适用于 500 g 至 80 kg/h 的微粉化。
• ProMill-12：生产级单元，12 英寸研磨室 — 最高可达 200 kg/h。
• ProMill-16：生产级单元，16 英寸研磨室 — 典型批量 20 kg 至 5 000 kg；最高可达 400 kg/h。
• ProMill-20：系列中最大研磨室（20 英寸）— 最高产能可达 800 kg/h。

技术参数

• 尺寸：8", 12", 16", 20" 研磨室（ProMill-8 / -12 / -16 / -20）
• 材料：标准 AISI316L；可选 PTFE 或陶瓷内衬及特殊涂层；Hastelloy 可定制
• 垫片：PTFE - FEP / Viton - 硅胶
• 表面粗糙度：接触面 < 0.25 μm；非接触面 < 0.80 μm
• 批量范围（最小–最大）：ProMill-8: 1–1 000 kg；ProMill-12: 5–2 500 kg；ProMill-16: 10–5 000 kg；ProMill-20: 30–10 000 kg
• 产能（最小–最大）：ProMill-8: 0.2–80 kg/h；ProMill-12: 1–200 kg/h；ProMill-16: 3–400 kg/h；ProMill-20: 10–800 kg/h
• 气体消耗 @ 7 barg：119 / 249 / 444 / 725 Nm3/h（ProMill-8 / -12 / -16 / -20）
• 气体消耗 @ 12 barg：205 / 427 / 761 / 1240 Nm3/h
• 气体消耗 @ 100 psig：74 / 155 / 277 / 452 SCFM
• 气体消耗 @ 175 psig：128 / 266 / 474 / 773 SCFM
• 典型收率：约 99.5%，依批量而定
• 工作压力：2–12 barg

技术规格

• 系列：ProMill series
• 适用批量：根据型号，从 1 kg 到 10 000 kg
• 产能范围：根据型号，0.2 kg/h 至 800 kg/h
• 材料：标准 AISI316L；可选 PTFE 或陶瓷内衬/涂层；Hastelloy 可按需提供
• 表面粗糙度：接触面 < 0.25 μm；非接触面 < 0.80 μm
• 垫片：PTFE - FEP / Viton - 硅胶
• 给料选项：容积或重力（称重）给料器
• 分离：布袋分离过滤器
• 控制与数据：手动控制面板及符合 CFR21 Part11 的数据记录器
• 气体消耗示例：ProMill-8 在 @7 barg 下从 119 Nm3/h 起，ProMill-20 在 @12 barg 下可达 1240 Nm3/h
• 典型收率：约 99.5%，视批量而定
• 工作压力：2–12 barg
• 认证 / 配置：可提供 ATEX；cGMP 导向设计以便于验证
