1080p视频手术系统 CuratOR SC431

4K1080p2K

产品概述

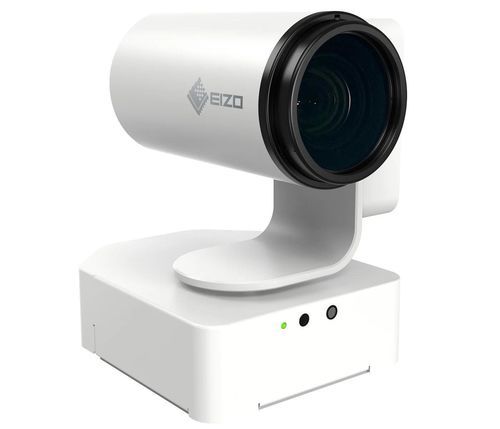

CuratOR SC431 是一款用于手术视野的 UHD 摄像系统，集成三轴安装支架，专为手术室的记录与直播设计。其在手术照明条件下提供稳定的 4K/60p 图像与视频，并具备针对手术场景优化的影像控制功能。

主要特点

• 4K UHD 采集（3840 × 2160），60 Hz 逐行，图像流畅且分辨率高
• 30 倍光学电动变焦镜头（标配中性密度 ND 滤镜）
• 一体化三轴安装（pan/tilt/roll），定位平滑，具智能步进，可在高放大下实现精确构图
• Image Shake Stabilizer 减少变焦时的微振动与抖动
• 内置麦克风与同步音频输出

影像功能
SC431 包含 Knee（减少手术灯光眩光）、Black Stretch（提升暗区可见度）、Noise Reduction 以及 10 位色彩输出以实现平滑色阶。支持曝光模式、测光区域、YUV 色彩矩阵、白平衡与锐度调节，在复杂手术照明下仍能获得均衡影像。

细节视野与变焦
30× 光学变焦可对小目标区域及狭窄手术部位进行细节采集。镜头支持 ND 滤镜以抑制眩光和过曝；标配 ND 滤镜。

安装与运动
一体化摄像机支架的可动范围为横摇 ±170°、俯仰 +90° 至 −30°、滚转 ±200°。无论滚转角度如何，运动保持与视野平行。智能步进会在变焦增加时减慢 pan/tilt/roll 速度，以便在高倍率下精确构图。

连接性与输出
相机控制单元（CCU）提供 12G‑SDI 与 HDMI 用于 4K UHD 输出，3G‑SDI 与 HDMI 用于 Full HD 输出。所有信号可同时输出，便于在混合设备环境中进行预览与录制。支持远程控制接口：LAN、RS‑232C、IR 遥控。

单线连接
摄像机头与 CCU 通过一根专用电缆连接，传输视频、音频与电源，简化安装并减少线缆杂乱。可选线缆长度：5 m、25 m、35 m；可选延长适配器支持串联两根线缆（5 m + 5 m 或 5 m + 25 m）。

音频采集
摄像机头内置麦克风，CCU 提供同步音频输出。麦克风的开/关由单个按钮控制。

文件与下载
制造商提供数据表、产品手册、使用说明书和安装手册等可下载文档（有关可用文件请咨询制造商）。

规格

• 图像传感器：1/2.8 型 CMOS，单芯片
• 有效像素：3840 × 2160
• 变焦：30× 光学电动变焦
• 焦距：4.5 mm（W）– 135 mm（T）
• 水平视场角（HFOV）：62.3°（W）– 2.5°（T）
• 最近对焦距离（MOD）：100 mm（W）– 700 mm（T）
• 滤镜直径：72 mm
• 对焦控制：自动、手动
• 光圈控制：自动、手动
• Pan 范围：±170°
• Tilt 范围：+90° 至 −30°
• Roll 范围：±200°
• Pan/Tilt 速度：8.6 – 0.05°/s（7 级）
• Roll 速度：30 – 0.2°/s（7 级）
• 内置麦克风：有
• 影像控制功能：曝光模式、测光区、YUV 色彩矩阵、白平衡、锐度
• 增益：自动、手动（0 – 51 dB）
• 快门速度：[59.94 Hz 输出] 1/60 – 1/10000，[50 Hz 输出] 1/50 – 1/10000
• 图像翻转：Normal、Flip
• 图像输出端子：4K – HDMI、BNC（12G‑SDI）；2K – HDMI、BNC（3G‑SDI）
• 视频输出格式（示例）：4K（HDMI/SDI）2160/59.94p、2160/50p；2K（HDMI/SDI）1080/59.94p、1080/50p 及隔行变体
• 音频输出：HDMI、SDI、迷你插孔
• 远程控制：LAN、RS‑232C、IR 遥控
• 认证与标准：CE / UKCA、CB、cTUVus、IEC60601-1、VCCI‑A、FCC‑A、CAN ICES (A)、RoHS、WEEE
• 随机附件：交流适配器、交流电源线（2 m）、红外遥控器、橡胶脚 ×4、线缆盖、使用说明书、快速参考指南
• 保修期：2 年
• 电源要求：DC 24 V
• 最大功耗：77 W
• 工作温度 / 湿度：摄像机头 0 – 35 °C / 20 – 80 %（无冷凝）；CCU 0 – 40 °C / 20 – 80 %（无冷凝）
• 尺寸（W × H × D）：摄像机头 161 × 211.5 × 213.7 mm（含线缆盖）；CCU 220 × 87.5 × 270 mm（不含突出与橡胶脚）
• 净重：摄像机头 3.4 kg；CCU 3.0 kg
• 安装孔距：100 × 100 mm
