医学成像显示器 SP2-24-554K

手术室手术室手术

概述

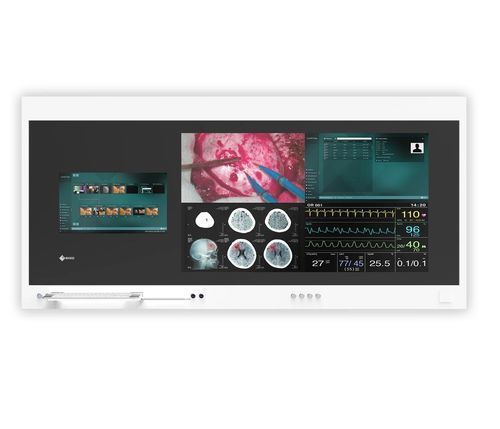

EIZO的 CuratOR 手术面板 SP2-24-554K 为壁挂式手术室图像显示与工作站一体化设备，集成两台显示器、内置IT组件及可选视频管理。可并入医院IT架构，支持多种术中工作流程并节省占用空间。

主要优势

• 壁挂安装节省空间，适用于手术室
• 可维护性良好，铰链前盖设计可无工具开启检修
• 机箱、材质与配件可按本地要求定制

主要功能

• 通过按钮切换的五种预设LUT，优化医学影像与视频显示（含DICOM预置）
• 多种显示器组合：典型为24" Full HD工作站 + 55" UHD诊视显示；亦可选择其他尺寸
• 可选投影式电容多点触控屏，支持佩戴手套操作
• 模块化内部设计，VMbasic 可选：前端或内部信号切换、预设布局（PiP、PaP、LR、TB、Quadsplit、Single）及保持布局的输入旋转功能
• 前置USB接口为标准配置；可选前框接口可直接接入视频管理输入
• 可完全密封的平整前面板与防眩安全玻璃便于清洁与消毒；智能热分配减少对专用通风的需求
• 支持嵌入式或表面安装，适配本地建筑结构

型号变体
SP2-24-554K：无触摸屏
SP2-24T-554K：带24"触摸屏
SP2-24-554KT：带55"触摸屏
SP2-24T-554KT：24"与55"触摸屏均带

认证与标准
CE、UKCA、IEC/EN 62368-1、IEC/EN 60601-1、IEC/EN 60601-1-2、RoHS、WEEE

随附硬件与软件要点

• （触摸型号）可选投影式电容多点触控
• 可扩展IT组件：Intel Core i5（约3.0 GHz），Intel芯片组，18 MB缓存，8 GB DDR3，SATA SSD，LAN RJ45（10/100/1000）×2
• 操作系统：Windows 10 Pro 或 Windows 11 Pro
• 抗菌医用硅胶键盘，带折叠鼠标收纳及硅胶鼠标（视觉5键，激光鼠标 / IP65）

视频 / 信号与控制

• VMbasic 可选输入：DisplayPort™、DVI-I Single Link、HDMI®（4K@30Hz）、HDMI®（4K@60Hz）×2
• 前置 USB：USB Type-A 2.0 与 3.0
• 前置按键：主电源、系统开关、LUT 切换（DICOM normal、DICOM bright、Gamma 1.8、2.0、2.2、2.4）
• VMbasic 按键（可选）：信号输入切换、布局切换（PiP、PaP、LR、TB、Quadsplit、Single）、保持活动布局的同时旋转信号输入

电源与热性能
最大功耗：300 W。电源要求：100–240 V / 50–60 Hz / 4–2 A。热负荷：1080 kJ/h。

安装与卫生注意事项
前面板可完全密封并嵌入手术室墙体。前面板的智能热分配可减少对专用通风系统的需求。支持嵌入式或表面安装，以适应本地建筑条件。

技术规格

• 型号名称：CuratOR Surgical Panel SP2-24-554K
• 品牌：EIZO
• 面板1（工作站）：24"（1920 × 1080, Full HD）、彩色TFT LCD、1677万色、亮度350 cd/m²、对比度1000:1、响应时间14 ms
• 面板2（诊视）：55"（3840 × 2160, UHD）、彩色TFT LCD（IPS）含DICOM预置、10.7亿色、亮度700 cd/m²、对比度1100:1、响应时间8 ms
• 外壳材质：喷涂钢板；前面：喷涂不锈钢 + 防眩安全玻璃（ESG）；可选 RAL 色
• 安装选项：嵌入安装（表面安装可选）
• 触摸屏（如适用）：投影式电容，多点触控
• IT 示例规格：Intel® Core™ i5 ~3.0 GHz、18 MB 缓存、8 GB DDR3、SATA SSD、LAN ×2
• 操作系统选项：Windows 10 Pro、Windows 11 Pro
• 前置输入：USB Type-A（2.0、3.0）；可选 VMbasic 输入：DisplayPort™、DVI-I、HDMI（4K@30Hz）、HDMI（4K@60Hz）×2
• 最大功耗：300 W；电源：100–240 V、50–60 Hz
• 净重：110 kg
• 尺寸（宽 × 高 × 深）：2200 × 1000 × 120 mm；开口：2210 × 1010 ×（深度未注明）；遮罩框：2230 × 1030 mm
