氧气传感器 Gasboard-2512

氧气呼吸设备用于麻醉设备

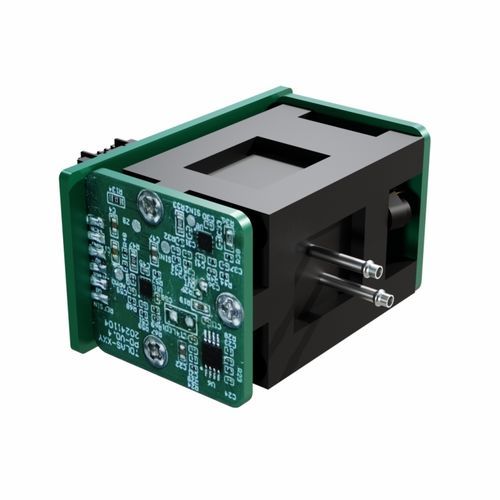

概述 Gasboard-2512 是一款用于医疗设备中精确实时测量 O2 的紧凑型 TDLAS 氧气传感器模块。基于可调谐二极管激光吸收光谱（TDLAS）技术，对氧气具有超高选择性，并能有效抵抗其他气体和湿度干扰。免校准、抗振动、免维护，Gasboard-2512 在变化环境中保持稳定性能。模块化设计、低功耗和标准 TTL（3.3 V）数字输出便于集成至呼吸机、麻醉机、新陈代谢分析仪和 CPET 系统。

主要特性

• TDLAS 技术实现选择性且精确的 O2 测量
• 响应时间快 <200 ms（250 mL/min，T10–T90）
• 免校准、免维护运行
• 对振动和电磁干扰具有高抵抗力
• 低功耗（≤150 mA，典型 100 mA），供电 5 V ±5 % DC
• 紧凑模块化外形（L45 × W31 × H30.5 mm）
• 可选集成 CO2 模块

技术规格

• 目标气体：O2
• 检测原理：TDLAS（Tunable Diode Laser Absorption Spectroscopy）
• 检测范围：0–100 %VOL
• 精度：±1 %FS + 读数的 2 %
• 分辨率：0.01 %VOL
• 响应时间：200 ms @ 250 mL/min（T10–T90）
• 预热时间：20 s
• 工作温度：0–50 °C；0–98 %RH（无冷凝）
• 存储条件：-40–85 °C；0–98 %RH（无冷凝）
• 工作湿度：0–98 %RH（无冷凝）
• 电源：5 V ±5 % DC
• 输出接口：TTL（3.3 V）
• 工作电流：≤150 mA（典型 100 mA）
• 产品尺寸：L45 × W31 × H30.5 mm
• 寿命：≥10 年

集成与应用

• 集成：标准 TTL 输出与紧凑外形便于直接集成到医疗仪器中
• 典型应用：呼吸机、麻醉机、新陈代谢分析仪、CPET 系统及患者监护设备
• 适用于静态与动态取样环境

订购与支持

• 可选 CO2 传感模块
• 免校准设计可减少维护和停机时间
• 有关集成支持和技术资料，请联系供应商或授权分销商
