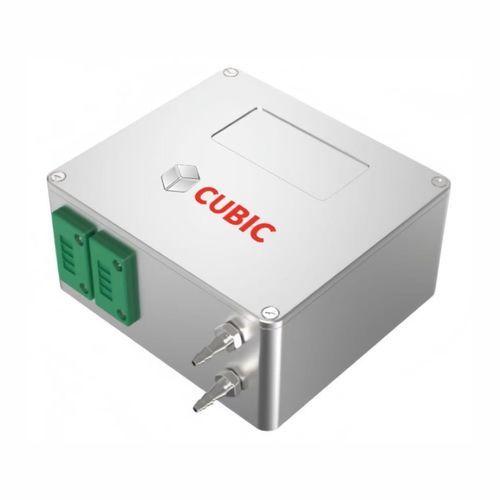

CO2传感器 Gasboard-2513

氧气医疗TDLAS

产品概述
Gasboard-2513 是一款为医疗呼吸应用设计的紧凑型双气体传感器模块。模块在单一低功耗单元中集成了用于氧气测量的 TDLAS 与用于二氧化碳测量的 NDIR。传感器具有高选择性、对交叉气体与湿度干扰的强抗性、快速动态响应（O2 <200 ms）、免校准与免维护特性及长期测量稳定性，适用于临床设备。

特点

• 集成 TDLAS（O2）与 NDIR（CO2）技术
• 高选择性同时测量 O2 与 CO2
• 适用于动态呼吸监测的快速响应
• 免校准、免维护设计
• 高抗振动与抗电磁干扰，临床使用可靠
• 模块化紧凑外形与标准数字接口，便于系统集成

规格

• 检测原理：O2 — TDLAS；CO2 — NDIR
• 测量范围：O2 0–100 %VOL；CO2 0–10 %VOL
• 精度：O2 ±1 %FS + 2 % 读数；CO2 ±0.1 %Vol（0–5 %Vol）/ ±3 % 读数（5–10 %Vol）
• 分辨率：O2 0.01 %Vol；CO2 0.0001
• 响应时间：O2 200 ms（T10–T90 @250 mL/min）；CO2 300 ms（T10–T90 @300 mL/min）
• 预热时间：O2 ≤5 min（@25 °C）；CO2 ≤2 min（@25 °C）
• 工作条件：0–50 °C；0–98 %RH（无冷凝）
• 流量范围：O2 <500 mL/min；CO2 100–400 mL/min
• 电源：5 V ±5 %；典型电流：O2 ≤150 mA（典型100 mA）；CO2 峰值 <200 mA，平均 <100 mA
• 输出接口：TTL（3.3 V）
• 存储条件：−40 至 85 °C；0–98 %RH（无冷凝）
• 寿命：≥10 年（O2 与 CO2）

应用

• 呼吸机
• 麻醉机
• 代谢分析仪与气体交换分析仪
• CPET（心肺运动试验）系统
• 其他需要同时测量 O2 与 CO2 的医疗呼吸监测设备

技术参数

• 型号：Gasboard-2513
• 技术：O2 使用 TDLAS；CO2 使用 NDIR
• 量程与分辨率：O2 0–100 %VOL（0.01 %Vol）；CO2 0–10 %VOL（0.0001）
• 精度与响应时间：详见上方规格
• 电源与接口：5 V ±5 %，TTL 3.3 V
• 设计：模块化紧凑传感器，免校准免维护，高抗振动/EMI
