数据采集模块 R1-358801

数据处理图像解读远程监护

产品简介

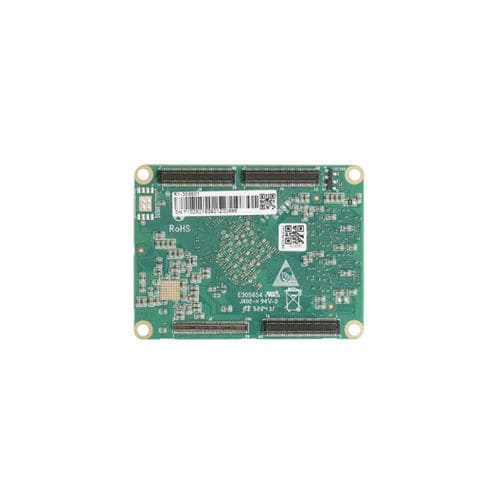

R1-358801 是一款基于 Rockchip RK3588 的超小型 ARM 核心板，RK3588 为 8nm 工艺的 64 位八核处理器（4×Cortex‑A76 + 4×Cortex‑A55），最高主频 2.4GHz。板尺寸 66×50mm，TDP 0.4–12W，面向对算力与能效有较高要求的嵌入式工业应用。支持 Android 与 Linux。

技术细节
板载 LPDDR4 4GB 内存与 eMMC 32GB 存储。图形与 AI：Mali‑G610 MP4 与 6TOPS NPU。多媒体能力：HDMI2.1 输出最高支持 8K@60FPS 或 4K@120FPS；MIPI‑DSI 最高 4K@60FPS；HDMI2.0 输入支持视频采集。视频编码最高 8K@30FPS（H.264/H.265）；视频解码最高 8K@60FPS（H.265/VP9）、8K@30FPS（H.264）、4K@60FPS（AV1）。接口：PCIe3.0（2×x2 + 1×x4 + 4×x1）、2×千兆网口、3×SATA3.0、3×USB3.1 Gen1、4×USB2.0、1×2 通道 I2S、15×GPIO、8×UART、4×I2C、3×PWM、1×SDMMC、MIPI DSI/CSI、独立看门狗。底板供电 4V（±5%）。工作温度 0–60°C，存储温度 -20–70°C。

主要特性

• RK3588 八核，最高 2.4GHz，8nm 工艺
• 66×50mm 超小型 ARM 核心板
• 板载 4GB LPDDR4 + 32GB eMMC
• HDMI2.1 支持 8K 输出及 8K 编解码能力
• 支持 PCIe3.0 扩展、双千兆网口与 3×SATA3.0

应用场景
适用于 AIoT 边缘计算、工业控制、智能视觉、数字标牌、视频处理等基于 ARM 的嵌入式场景。

规格（概要）

• 型号：R1-358801
• 处理器：Rockchip RK3588，4×Cortex‑A76 + 4×Cortex‑A55，最高 2.4GHz
• 内存/存储：板载 LPDDR4 4GB + eMMC 32GB
• 图形/NPU：Mali‑G610 MP4；6TOPS NPU
• 显示与视频：HDMI2.1 最⾼ 8K@60Hz；MIPI‑DSI 最⾼ 4K@60Hz；HDMI2.0 输入；编解码如上所述
• 接口：PCIe3.0 多通道、3×SATA3.0、3×USB3.1 Gen1、4×USB2.0、2×千兆网口、MIPI DSI/CSI、GPIO/UART/I2C/PWM
• 电源与温度：底板供电 4V（±5%）；工作 0–60°C；存储 -20–70°C
• 操作系统：Android / Linux
