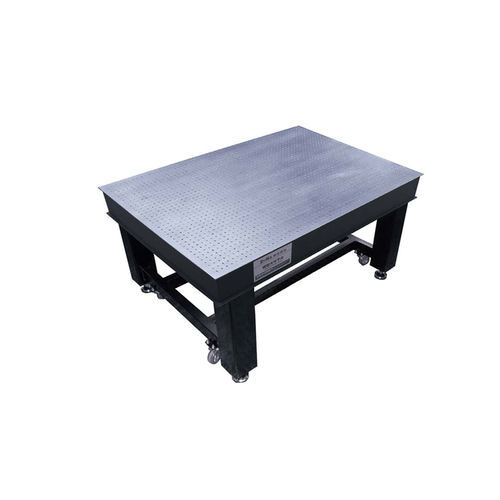

ZDP 系列为采用韩国DAEIL(大一)气浮支架,配合卓立汉光隔振光学平台标准型不锈钢台面,组合而成的气浮式隔振光学平台,整体高度800mm,分为台面和支撑两部分.
ZDP 系列为采用韩国DAEIL(大一)气浮支架,配合卓立汉光隔振光学平台标准型不锈钢台面,组合而成的气浮式隔振光学平台,整体高度800mm,分为台面和支撑两部分。
台面整体为三层夹心式蜂窝结构,上台面材料为SUS430(1Cr17) 高导磁不锈钢,具有很好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02~0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类滑台和调整架。
气浮支架为韩国DAEIL(大一)产品,气室为二层结构,隔振性能较好,固有频率实测通常在1.5~2.5Hz,属于精密级气浮隔振光学平台。大一特有的技术,使得3个水平调节阀反应非常灵敏,响应时间很短。调整高度机构分为两部分:支架下方(每个支撑腿下方)具有整体高度的调整机构,调整后可完全消除地面不平引起的支架扭曲现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平。平台自带脚轮,方便移动和调整。
ZDP系列产品刚性高、稳定性好、隔振效果好,适合于科研级精密隔振要求的领域使用。
ZDP系列半膜片式气浮隔振光学平台特点:
韩国DAEIL(大一)气浮支架,隔振性能好。
上台面SUS430(1Cr17)高导磁不锈钢。
表面经过亚光处理,可有效减少杂散光。
侧面为黑色铝塑板,美观、实用,四角用不锈钢板包角
整体焊接支架,刚性高,稳定性好。
自动充气,自动平衡,响应时间短,平衡速度快。
隔振效果好、科研级气浮隔振光学平台。
技术指标:
固有频率:<1.5~2.5Hz,同负载和实际使用情况相关
平面度:0.02~0.05mm/600mm×600mm
上台面:4~6mm厚 SUS430(1Cr17) 高导磁不锈钢
下底面:4~6mm厚碳钢,表面喷黑塑处理
台面厚度:100/200/300mm,详见选型表
台面加支架总高度800mm,总高度可调范围:-10~+15mm
孔距:25mm×25mm
*边缘孔距边:37.5mm
孔径:M6
台面重量:100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2
300mm厚台面约:167Kg/m2
