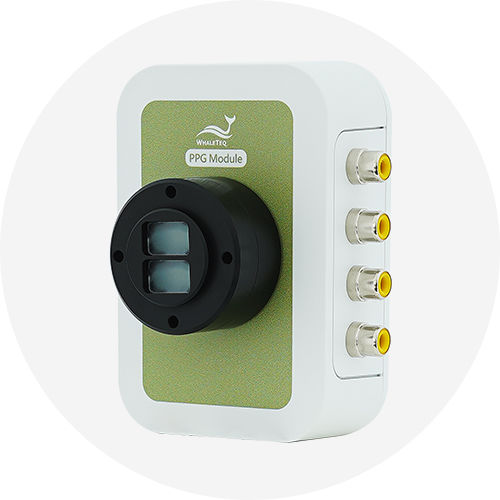

驱动模块 PPG-2R-880

数据处理远程监护生命体征

概述
PPG-2R-880 / PPG-2R-940 反射式 SpO2 模块是一款用于可穿戴反射式 PPG 产品研发、验证和量产校验的双通道光学仿真器。其可与 AECG100 主控台或 SECG 5.0 AIO 多生命体征模拟器配对，提供用于 SpO2 和心率测试的模拟 R 与 IR 输出。模块支持波形的精细定制、呼吸调制、噪声叠加和自动化测试脚本，以重现临床记录或工程设计的信号用于算法验证。

主要功能

• 输出可编程 PPG 波形及标准波形（正弦、三角、方波），支持可调 DC 偏置。
• 模拟反射式 PPG 的模拟绿/红/红外信号（支持绿/红/IR 电压输出）。
• 可定制的 R 曲线模拟，用于验证 SpO2 与灌注指数（PI）。
• 与 AECG100 配合时支持 ECG 与 PPG 同时输出；可调脉搏波传输时间（PWTT）参数用于时序测试。
• 带可选频率与白噪声选项的噪声发生器，用于对信号处理算法进行鲁棒性测试。
• 原始数据回放功能，可重现临床记录或用户自定义波形。
• 提供 SDK 以支持自动化与脚本化测试，便于集成到生产与验证流程中。

亮点

• 支持基线/幅度/频率的呼吸调制，更接近真实世界的反射式 PPG 信号。
• 通过计算 R/IR DC 值并导入 SpO2 表，快速建立 DUT 的 R 曲线，以便快速验证产品质量与一致性。
• 提供主要厂商的 R 曲线示例作为开发参考，并支持加载自定义 R 曲线以加速验证。
• SDK 便于开发自动化测试程序并集成到生产与验证流程中。
• 提供可选的定制夹具与手指插座服务，以对准 DUT 的 LED 与 PD，实现更精确的光学耦合（夹具作为产品服务提供）。

文档与手册（可用）
提供产品资料表与用户手册，包含与支持的主控台配对说明。

特性 / 技术规格

• 心率（SpO2 测试模式）：10—300 BPM；步进 1 BPM；精度 ±1 BPM。
• LED DC 参考输出：100—3000 mV；步进 1 mV。
• LED AC 参考输出：0.75—30 mV；步进 0.01 mV。
• PI（AC/DC）范围：0.025%—30%（取决于 AC/DC 水平）。
• LED 波长：红光 660 nm；红外光 880 nm 或 940 nm；波长精度 ±10 nm。
• 红光绝对辐照度（100%）：3.55 mW/m²；精度 ±15%。
• 红外绝对辐照度（100%）：6.65 mW/m²；精度 ±15%。
• LED 扫描率：50—40 kHz（Normal/Standalone 模式）；10 kHz（Raw data 模式）；扫描定时精度 ±5 μs。
• PD 采样率：250 kHz（单通道）；定时精度 ±5 μs。
• PD 上升/下降响应时间：约 1 μs（随 DUT LED 强度变化）。
• SpO2 (%) 设置范围：1%—100%；步进 1%；SpO2 精度 ±1% 加上 DUT 指定的精度（使用参考仪器测量）。
• PPG 测试模式 — 输出波形：Sine / Triangle / Square / PPG（默认：PPG）。
• PPG 测试模式 — BPM：10—300 BPM（默认 60 BPM）；步进 1 BPM。
• PPG 测试模式 — 呼吸相关频率：0.17—5 Hz；默认 1.00 Hz；步进 0.01 Hz。
• PPG 测试模式 — 照度：50—925 Lux（扩散膜前 5 mm 测量）；分辨率约为满量程的 1/3000；精度 ±6%。
• PPG 测试模式 — 支持波长：525 / 660 / 880 / 940 nm（精度 ±10 nm）。
• PPG 测试模式 — SP/DN/DP 幅度（AC）：0.75—30.00 mV；步进 0.01 mV；示例默认值见表。
• PPG 测试模式 — SP/DN/DP 时间位置（红/IR）：0—1000 ms（以 60 BPM 计）；分辨率 1 ms；示例默认 SP 150 ms、DN 360 ms、DP 460 ms。
• 噪声发生器（时间）— 频率：off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise；幅值 0.05—2.00 mV；步进 0.05 mV。
• 呼吸 — 呼吸率：1—150 BrPM；默认 20 BrPM；步进 1 BrPM。吸/呼比：1:1、1:2、1:3、1:4、1:5（默认 1:1）。
• 呼吸调制 — 支持基线/幅度/频率调制。呼吸基线调幅：R: 1—16%、IR: 1—16%；步进 1%。
• 窒息（Apnea）选择 — 持续时间：1—60 s（默认 10 s）；周期：1—10 min（默认 1 min）。
• PWTT 测试模式 — 时间差（PTTp、PTTf）：0—5999 ms（心率升高时范围缩小）；步进 1 ms；精度 ±1 ms。
• 与 AECG100 配合时支持的模式：Normal、Standalone、Raw data。与 SECG 5.0 AIO 配合时支持 Raw data 模式。
