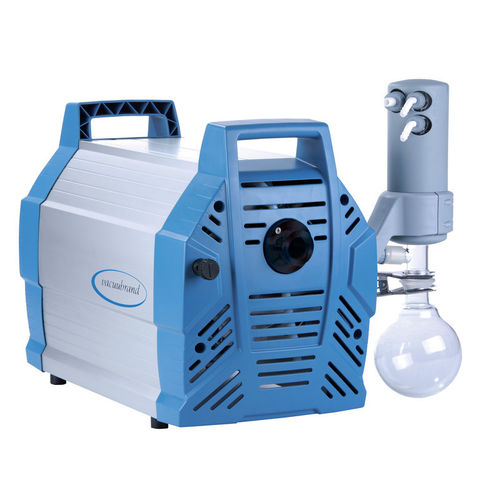

实验室真空泵 ME 16C NT +EK

隔膜无油

概述

• 卓越的化学耐腐蚀性和蒸汽耐受性
• 即使在低真空时也具有很高的抽速
• 结构紧凑
• 运行安静，振动极低
• 通过 EK 冷凝器实现高效溶剂回收，环保

产品描述
NT 型化学隔膜泵是针对腐蚀性气体和蒸汽的连续无油抽气的理想方案。单级结构在保持高抽速的同时可达到 70 mbar 的极限真空。所有与抽吸介质接触的主要部件均由化学耐腐蚀的氟塑料制成。经验证的 PTFE 三明治膜片提高了可靠性并延长使用寿命。八泵头的 ME 16C NT 在紧凑的机身中提供出色性能。配备排气蒸汽冷凝器（EK）时，ME 16C NT +EK 可实现高效的溶剂回收并减少排放。NT 八泵头泵运行安静，表面光滑，便于清洁。

技术数据与图表（主要参数）
最大抽速 50 Hz : 16.3 m3/h
最大抽速 60 Hz : 9.6 cfm
极限真空 : 70 mbar / 53 torr
开启气镇时极限真空 : 100 mbar / 75 torr
泵头数 : 8
级数 : 1
运行时最低环境温度 : 10 °C
运行时最高环境温度 : 40 °C
存放时最低环境温度 : -10 °C
存放时最高环境温度 : 60 °C
最大出气口压力（绝对） : 1.1 bar
进气口连接 : 小法兰 KF DN 25
出气口连接 : 软管喷嘴 DN 8-10 mm
冷却液接口 : 2 x 软管喷嘴 DN 6-8 mm
额定电机功率 : 0.53 kW
额定转速（50/60 Hz） : 1650 min-1
防护等级 IEC 60529 : IP 40
尺寸（长×宽×高） : 528 × 387 × 395 mm
重量 : 28.3 kg
噪声（声压级）50 Hz : 54 dBA
ATEX 认证 : II 3/- G Ex h IIC T3 Gc X（仅限内部大气）
NRTL 认证 : 否
随货内容 : 泵体完整装配，交付可投入使用，附带说明书
额定电压范围 : 200-230 V
电源频率 : 50-60 Hz

特性 / 技术规格

• 型号 : ME 16C NT +EK
• 类型 : 化学隔膜泵，单级，无油
• 抽速（50 Hz） : 16.3 m3/h
• 极限真空（无气镇） : 70 mbar (53 torr)
• 极限真空（有气镇） : 100 mbar (75 torr)
• 泵头 / 级数 : 8 泵头，1 级
• 电机功率 : 0.53 kW — 额定转速 1650 min-1
• 进/出口连接 : 进气 KF DN 25，出气 软管接头 DN 8-10 mm
• 冷却 : 2 x 软管接头 DN 6-8 mm
• 防护等级 : IP 40
• 尺寸（长×宽×高） : 528 × 387 × 395 mm
• 重量 : 28.3 kg
• 噪音等级 : 54 dBA (50 Hz)
• 最大出气口绝对压力 : 1.1 bar
• ATEX : II 3/- G Ex h IIC T3 Gc X（仅限内部大气）
• 供货 : 泵体装配完毕并附带说明书
