超声波成像测试体模 CT-A03

用于放射造影用于断层扫描CT扫描

概述

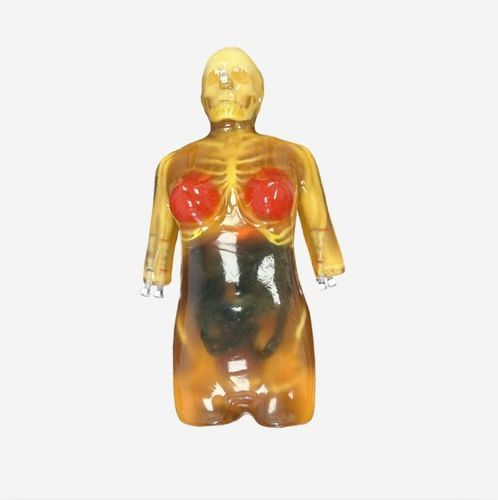

成人女性对比假体是基于一名健康35岁女性CT数据（身高168 cm，BMI约22）的高仿真解剖训练与研发模拟器。采用组织模拟材料与中空血管结构制造，支持X射线、CT、MRI（尤以T2加权和质子密度序列为佳）、超声、血管造影、透视、质子治疗及介入测试。血管为中空，可用于造影剂、导管和导丝的流通与操作训练及器械研发。

解剖

• 颅骨
• 灰质
• 白质
• 脑室
• 复杂脑血管
• 一处分叉
• 一处狭窄
• 两个动脉瘤
• 完整脊柱
• 完整肋廓
• 肩部与锁骨
• 骨盆
• 部分股骨
• 气管（中空；可插入导管/内镜；默认直径见说明）
• 真实心脏包含：
  • 冠状动脉
  • 4腔/瓣（2心房、2心室）
  • 心耳结构
  • 主动脉
  • 可柔性瓣膜结构
  • 上腔静脉与下腔静脉
  • 食管
• 肺（静态或可配置为动态充气肺）
• 膈肌
• 乳房：体组织模拟材料、乳脂组织与乳腺组织
• 肝（含韧带与胆管）
• 胆囊
• 胃
• 肾
• 脾
• 胰腺
• 大小肠（中空，可配置）
• 膀胱
• 宫颈
• 阴道管
• 卵巢
• 子宫

特点

• 中空血管结构兼容多种造影剂（硫酸钡、含碘、基于钆、微泡、氧化铁等）及介入器械（导管、导丝）。
• 心肺动态：可连接可选泵以模拟心肺运动，用于动态成像与心肺研究。
• 搏动心脏功能：
  • 周期性壁运动的搏动模型
  • 可注水腔室，最小气泡
  • 静脉注射通道，便于插入导管
  • 脉动范围 0–240 BPM
  • 两路 0–6 L/min 输出（收缩/舒张）
  • 脉冲宽度可变 0–500 ms
  • 动脉压输出可达 430 mmHg
  • 两个 3/8" CPC 带阀接头（进/出）
  • 可选触控屏泵控界面
• 可呼吸肺选项：
  • 动态充气肺支持至 60 次/分钟
  • 体积以 1 mL 步长调节（总气量约1 L）
  • 可选触控屏泵控界面
• 默认外观为半透明琥珀色；可按需加装皮肤层（可定制）。
• 材料特性与生产公差可能导致外观略有差异。

订单包含

• Adult Female Contrast Phantom
• 心脏泵（可选）
• 肺泵（可选）
• 用户手册/组装说明
• 2年保修与无限期客户支持
• 硬质便携箱

技术参数（声速、密度、衰减、硬度、T2、斑点）
组织类型 | 声速 [m/s] | 密度 [g/cm3] | 2.25 MHz 衰减 [dB/cm] | 硬度 [Shore OO] | T2 [ms] | 斑点
脑组织 | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | 有
脑白质 | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | 有
带斑点的器官（肝、肾等） | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | 可变
无斑点器官（胃、肠等） | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | 无
体组织 | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | 低
皮质骨 | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
松质骨 | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

仿骨材料的热学特性
热导率：0.776 W/m·K
体积比热容：1.040 MJ/m3·K
热扩散率：0.746 mm2/s
热阻率：1.289 m·K/W
比热：0.978 J/g·°C
声速：3070 m/s

组织模拟材料的HU值（平均）
组织类型 | HU 值（平均）
脑组织 | -25
体组织 | -25
松质骨 | 800
皮质骨 | 1300
主动脉 | 40
腔静脉 | 40
气管 | 80（组织部分），-1000（空气部分）
肺 | -850
胰腺 | 110
隔膜 | 80
乳脂组织 | -25
乳腺组织 | 35
宫颈 | 50
阴道管 | 50

组织类型 | HU 值（平均）
脾 | 110
肾 | 110
膀胱 | 35
直肠壁 | 100
乙状结肠壁 | 100
心脏 | 40
肝 | 110
胆囊 | 35
胃 | -850
大小肠 | 80（组织部分），-1000（空气部分）
卵巢 | 50
子宫 | 50

注意事项
• 血管结构为中空，设计用于造影剂循环及介入器械插入。
• MRI 兼容性：T2 弛豫时间对 T2 加权成像真实；质子密度成像表现良好。T1 值偏短（约100 ms），但仍可进行 T1 加权序列成像。
• 动态心肺运动需选配泵硬件以实现运动模拟。

规格 / 技术规格

• 商品名称：Adult Female Contrast Phantom
• SKU：CT-A03
• Brand：True Phantom Solutions
• 支持模态：X射线、CT、MRI（以T2最优）、超声、血管造影、透视、质子治疗
• 对比剂兼容性：硫酸钡、碘基、钆基、微泡、氧化铁基造影剂
• 血管通路：中空血管以供导管和导丝使用
• 动态模拟：可连接的心脏和肺泵（可选）
• 主要软组织材料：聚氨酯基软树脂；合成骨：陶瓷增强环氧复合材料
• 默认外观：半透明琥珀色；可按需提供皮肤功能
• 包装包括：假体、硬质便携箱、使用手册；泵为可选配件
• 保修：2 年
• 大致尺寸：33 x 21 x 11 英寸；重量约 83 磅（随木托盘硬箱发货；运输重量约 140 磅）
• 标价：34,980（货币另行说明）
