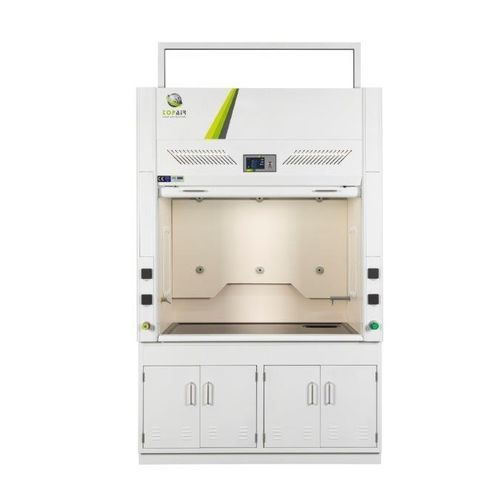

化学烟雾通风柜 FH-120

排气实验室落地

概述
TopAir 金属排烟罩在处理危险气体和有机溶剂时保护实验室人员免受有害烟气。该排烟罩通过安装在屋顶或外墙的外置风机将化学蒸气排出建筑物。认证：EN-14175 / CE / ASHRAE 110-1995。

结构

• 金属外壳，环氧涂层
• 内衬为 5 mm HPL
• 标配陶瓷工作台；可选工作台材料：不锈钢、聚丙烯、环氧、HPL
• 5 mm 前安全玻璃，配重系统
• 下部通风基柜为环氧喷涂金属
• 顶部和后板双向空气通风

功能

• 基础控制系统：7” 彩色触摸屏控制照明和电源插座（开/关）
• 可选控制升级：AFA 系统（7” 屏幕，带风速显示和报警）
• VAV 系统：10.1” 屏幕，自动风速控制（含 VFD），显示温湿度
• Active 系统：10.1” 屏幕，节能功能，带接近感应的自动窗帘运动
• 800 lux LED 照明，独立于工作区（可选防爆灯）
• 可选配件：水龙头、洗槽、插座、脚手架、外置风机等
• 已通过 EN-14175 和 ASHRAE 110-1995 认证

型号（摘要表）
规格 / 型号 | FH-120 | FH-150 | FH-180 | FH-200 | FH-220
外形尺寸 W x D x H | 1200 x 800 x 2350 mm (47.2 × 31.5 × 92.5”) | 1500 x 800 x 2350 mm (59 × 31.5 × 92.5”) | 1800 x 800 x 2350 mm (70.8 × 31.5 × 92.5”) | 2000 x 800 x 2350 mm (78.7 × 31.5 × 92.5”) | 2200 x 800 x 2350 mm (86.6 × 31.5 × 92.5”)
工作区 (W x D x H) | 950 x 630 x 1145 mm (37.4 x 24.8 x 45”) | 1250 x 630 x 1145 mm (49.2 x 24.8 x 45”) | 1550 x 630 x 1145 mm (61 x 24.8 x 45”) | 1750 x 630 x 1145 mm (68.9 x 24.8 x 45”) | 1950 x 630 x 1145 mm (76.8 x 24.8 x 45”)
排气法兰尺寸 | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 12” / 315 mm | 1 x 12” / 315 mm

配件

• FH-ACTIVE — 带 10.1” 屏幕的主动窗帘系统
• FH-AFA — 风量报警与显示（7” 屏幕选项）
• FH-FAN-1500-300 — 离心风机 1.5 kW 2800 rpm / IE3 DIA 300 mm
• FH-FAN-750 — 离心风机 0.75 kW 2800 rpm / IE3 DIA 250 mm
• FH-PP-KP4B — 聚丙烯杯形水槽（多种尺寸）
• FH-GTAP — 燃气阀
• FH-WTAP — 进水阀
• FH-SOCKET — 电源插座
• FH-KIT — 含 1 个进水阀、1 个燃气阀、1 个杯形水槽和 4 个插座的套件
• FH-VAV — 带声光报警的风量监测器，已安装 VAV + VFD，含 7” 触控控制器

注
生产/测试标准：EN-14175 / ASHRAE 110-1995。风速：0.5 ± 0.1 m/s (100 ± 20 fpm)。电源：标准单相 110/220 V，50/60 Hz；三相可按要求提供。

技术规格

• 认证：EN-14175、CE、ASHRAE 110-1995
• 窗扇处气流速度：0.5 ± 0.1 m/s (100 ± 20 fpm)
• 标准罩体材料：环氧涂层金属
• 标准工作台：陶瓷（可选：HPL、聚丙烯、环氧、不锈钢）
• 前窗：5 mm 安全玻璃，配重；最大开启 860 mm / 33.8”
• 照明：800 lux LED（可选防爆灯）
• 控制系统：标准 7” 显示（开/关）；可选 AFA、VAV（带 VFD）、Active 系统（10.1” 显示）
• 排气法兰尺寸视型号而定（250 mm 或 315 mm）
• 工作区内部尺寸随型号不同（见型号表）
• 下部通风基柜为环氧喷涂金属
