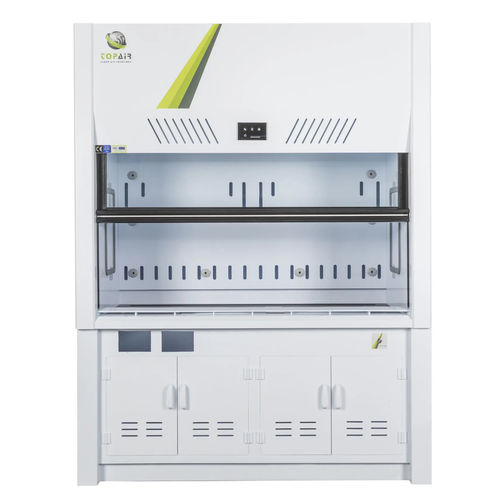

过氯酸操作通风柜 FH-120-WD

用于化学烟雾排气清洗

产品概述
TopAir 聚丙烯通风柜 FH-WD 系列配备集成清洗（washdown）系统，带喷淋喷嘴和电磁阀洗涤龙头，可彻底冲洗柜体后腔并去除矿物残留。该系列为高氯酸及强腐蚀性化学品作业设计，采用耐化学腐蚀的非金属聚丙烯制造，已通过 CE 认证。建议在每次高氯酸操作后进行冲洗。

结构

• 8 mm 焊接聚丙烯结构，高耐化学性
• 标准工作台为聚丙烯；可选不锈钢、陶瓷、环氧、HPL
• 5 mm 前安全玻璃，配重式窗扇
• 下部通风基柜为聚丙烯
• 自上部和后部面板进气通风

特点

• Washdown 清洗功能，配喷淋喷嘴
• 电磁阀洗涤龙头及排水口
• 便于维护和检修的可达性
• 7 英寸彩色触摸屏控制照明与电源（标准）
• 可选 7” AFA 系统（风速显示与报警）
• 可选 10.1” VAV（自动风速控制，含 VFD，温湿度显示）
• 可选 Energy Saver 10.1” VAV+Active（自动窗扇动作与接近感应）
• 800 lux LED 照明，与工作区分离（可选防爆灯具）
• CE 认证

型号（外形尺寸与工作区）
Spec / Model | FH-120-WD | FH-150-WD | FH-180-WD | FH-200-WD | FH-250-WD
外形尺寸 W x D x H | 1200 x 980 x 2370mm (47.3×38.6 x 93.3”) | 1500 x 980 x 2370mm (59 x 38.6 x 93.3”) | 1800 x 980 x 2370mm (70.9 x 38.6 x 93.3”) | 2000 x 980 x 2370mm (78.8 x 38.6 x 93.3”) | 2500 x 980 x 2370mm (98.4 x 38.6 x 93.3”)
排气口尺寸 | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 12”/315MM | 2 x 10”/250MM
工作区 (W x D x H) | 1000 x 630 x 1000mm (39.4 x 24.8 x 39.4”) | 1300 x 630 x 1000mm (51.2 x 24.8 x 39.4”) | 1600 x 630 x 1000mm (63 x 24.8 x 39.4”) | 1800 x 630 x 1000mm (70.8 x 24.8 x 39.4”) | 2300 x 630 x 1000mm (90.5 x 24.8 x 39.4”)
前窗最大开启 | 720mm / 28.3”（所有型号）
生产/测试标准 | CE
风速 | 0.5±0.1 m/s (100±20 fpm)
柜体材料 | 聚丙烯
工作台材料 | 标准：聚丙烯；其他选项：HPL / 陶瓷 / 环氧 / 不锈钢
控制系统（标准） | 7” 彩色显示，带开/关控制
可选 | 水龙头 / 燃气龙头 / 真空接口 / 聚丙烯水槽
电源 | 110/220 V, 50/60 Hz（标准单相；需订制可提供三相）
照明 | 800 lux LED 照明

配件（选项）

• FH-FAN-1500-300 | 离心风机 1.5 kW 2800 rpm / IE3 DIA 300 mm
• FH-PP-KP4B | 聚丙烯杯式水槽（多种尺寸可选）
• FH-FAN-750 | 离心风机 0.75 kW 2800 rpm / IE3 DIA 250 mm
• FH-GTAP | 燃气阀
• FH-KIT | 通风柜套件：1 水龙头、1 燃气阀、1 杯式水槽及 4 个电源插座
• FH-SOCKET | 电源插座
• FH-VAV | 风量监控器，带声光报警，VAV+VFD 已安装，含 7’’ LCD 触控控制器
• FH-WTAP | 水龙头

技术规格

• 柜体结构：8 mm 焊接聚丙烯，耐化学腐蚀
• 适用于高氯酸操作；建议每次操作后冲洗
• Washdown 系统包含喷嘴、溶剂电磁阀和排水口
• 工作台：标准聚丙烯；可选 HPL、陶瓷、环氧、不锈钢
• 前窗玻璃：5 mm 安全玻璃，配重窗扇
• 通风：上部与后部面板进气；排气口尺寸随型号不同
• 风速：0.5 ± 0.1 m/s (100 ± 20 fpm)
• 控制：7” 彩色触摸屏为标准；可选 AFA、VAV 及节能控制系统
• 照明：800 lux LED（可选防爆型）
• 电气：110/220 V, 50/60 Hz 单相标准；三相可订制
• 认证：CE 认证
