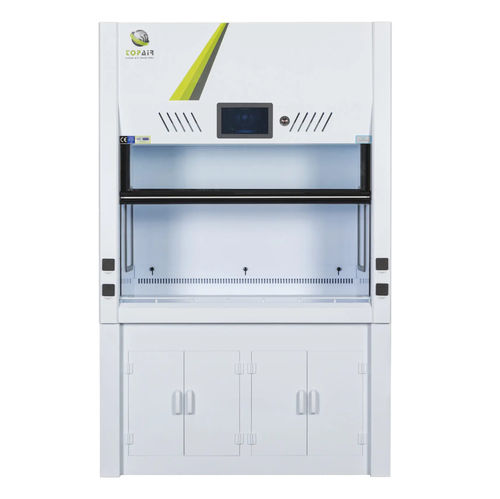

化学烟雾通风柜 CF-120-HCV

排气密闭实验室

产品概述
TopAir 无管道混合层流工作台结合了无管道通风柜的封闭功能与层流洁净台的下流。适用于需要在工作区达到 Class 100 / ISO 5 清洁度的实验室，同时在正面开口处提供对操作人员的防护气流。

过滤与气流

• 双重过滤：供气与排气独立路径
• 供气系统：初效过滤、HEPA 过滤器与风机，产生指向工作区的层流下行气流
• 排气系统：活性炭过滤器与风机，收集下行气流并在前窗形成保护性入口气流
• 入口气流与下行气流在排回实验室前均通过活性炭过滤器

结构

• 8 mm 焊接聚丙烯白色结构，耐化学性高
• 带导流板的双层后壁用于气流控制
• 内置密封聚丙烯工作台（可选不锈钢工作台）
• 钢化玻璃全开式平移前窗，配有平衡重
• 外排接口用于外部排气

主要特性

• 10.1” 彩色触摸屏显示
• 带气流报警与显示的 VAV 控制
• 自动层流下行速度，入口气流可手动调节；入口系统故障时具备下行气流安全停机功能
• VOC 传感器与报警；舱体警示灯（红色）
• 清洁度等级：Class 100 / ISO 5
• 独立于工作区的 800 lux LED 照明
• 标配聚丙烯下柜
• CE 认证

型号（表）
规格 / 型号 | CF-120-HCV | CF-150-HCV | CF-180-HCV | CF-200-HCV | CF-250-HCV
标准型号外形尺寸 宽 x 深 x 高 | 1200 x 950 x 2420 mm — 47.3 x 37.4 x 95.2” | 1500 x 950 x 2420 mm — 59.0 x 37.4 x 95.2” | 1800 x 950 x 2420 mm — 70.9 x 37.4 x 95.2” | 2000 x 950 x 2420 mm — 78.7 x 37.4 x 95.2” | 2500 x 950 x 2420 mm — 98.4 x 37.4 x 95.2”
工作区 (宽 x 深 x 高) | 1000 x 600 x 700 mm — 39.4 x 23.6 x 27.5” | 1300 x 600 x 700 mm — 51.2 x 23.6 x 27.5” | 1600 x 600 x 700 mm — 63 x 23.6 x 27.5” | 1800 x 600 x 700 mm — 70.8 x 23.6 x 27.5” | 2300 x 600 x 700 mm — 90.5 x 23.6 x 27.5”
前窗最大开口 / 前窗工作高度 | 600 mm / 23.6” — 300 mm / 12”（适用于列举型号）
入口风速 | 0.5 ± 0.1 m/s — 100 ± 20 fpm
下行风速 | 0.33 ± 0.1 m/s — 66 ± 10 fpm
机罩材质 | 8 mm 焊接白色聚丙烯结构，带内置密封聚丙烯工作台
清洁度等级 | Class 100 / ISO 5
工作台 | 聚丙烯 / 不锈钢
控制系统 | 带 10.1” 彩色触摸屏的 VAV 系统
可选项 | 水龙头 / 燃气阀 / 真空阀 / 聚丙烯水槽
电源 | 110 / 220 V, 50/60 Hz, 单相

配件（表）
型号 | 描述
CF-GTAP | 燃气阀
CF-PP-SINK | 聚丙烯杯型水槽
CF-WTAP | 水龙头
FH-GTAP | 燃气阀
FH-SOCKET | 电源插座

技术规格

• 双重过滤：HEPA + 活性炭（供气与排气路径）
• HEPA 供气产生层流下行；排气端活性炭滤产生前向保护性入口
• 入口速度：0.5 ± 0.1 m/s (100 ± 20 fpm)
• 下行速度：0.33 ± 0.1 m/s (66 ± 10 fpm)
• 清洁度：Class 100 / ISO 5
• 结构：8 mm 焊接聚丙烯；带导流板的双层后壁
• 工作台选项：密封聚丙烯（标准）或不锈钢（可选）
• 控制：10.1” 彩色触控 VAV 系统；气流报警与显示
• 传感器/报警：VOC 传感器与报警；舱体警示灯（红色）
• 照明：800 lux LED（与工作区分离）
• 前窗：钢化玻璃，全面开启滑动，带平衡重；最大开口 600 mm，工作高度 300 mm
• 电源：110/220 V, 50/60 Hz, 单相
• 可用配件：水/气/真空阀、聚丙烯水槽、插座
• 认证：CE
