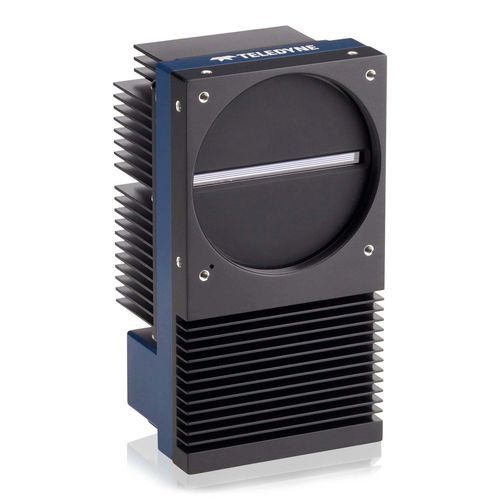

检查摄像机 Linea HS2

用于生命科学线扫描CMOS

概述
Linea HS2 是一款用于弱光环境下超高速成像的 TDI 线扫描相机。可提供水平 8192 或 16384 分辨率，采用背照式（BSI）多阵列电荷域 TDI CMOS 传感器，像素尺寸 5 µm，最大线速可达 1 MHz。双 Camera Link HS (CLHS) CX4 接口与有源光缆选件提供高吞吐量且抗电磁干扰的连接方案。

主要特性

• 背照式（BSI）多阵列电荷域 TDI CMOS 传感器
• 水平分辨率可选：8192 或 16384（多阵列 TDI 架构）
• 像素尺寸：5 µm
• 最大线速：1 MHz（1000 kHz）
• 双 CLHS CX4 接口，聚合数据吞吐量最高可达 16 GB/s
• 片上合并（on-chip binning）以提高产能和线速
• 可配置模式：根据应用在优先线速、动态范围或满井容量之间权衡
• 有源光缆（AOC）实现抗 EMI 且延长线缆长度
• 设计为可直接升级替换之前的 Linea HS 型号（相同像素尺寸、光学、线缆和安装件）

完整成像解决方案
Linea HS2 可与 Teledyne 的 Xtium3 CLHS 系列帧采集卡（例如 Xtium3 CLHS PX8）集成，以支持下一代 CLHS 技术。系统支持并行数据转发至多台 PC（最多 12 台），并通过 AOC 实现超过 100 米的线缆长度同时保持信号完整性。

典型应用

• 半导体晶圆检测
• 高密度封装检测
• 平板显示（FPD）检测
• 基因测序
• 数字病理学

系列要点 / 表
相机类型：TDI Line Scan
传感器技术：CMOS（BSI，多阵列电荷域 TDI）
支持接口：Camera Link HS（CLHS）
光谱范围：紫外（350–400 nm）、可见光（400–700 nm）、近红外（700–1000 nm）

技术规格

• 分辨率：8192 x 288 和 16384 x 288（多阵列 TDI 配置）
• 像素尺寸：5 µm
• 传感器：背照式多阵列电荷域 TDI CMOS
• 最大线速：1000 kHz（1 MHz）
• 接口：双 Camera Link HS（CLHS）CX4
• 数据吞吐量：最高 16 GB/s（双 CLHS）
• 片上合并：支持
• 光学连接：有源光缆（AOC），实现 EMI 抗扰与 >100 m 线缆长度
• 系统兼容性：兼容 Xtium3 CLHS 帧采集卡；支持多 PC 并行数据转发
• 光谱灵敏度：UV（350–400 nm）、可见光（400–700 nm）、NIR（700–1000 nm）
