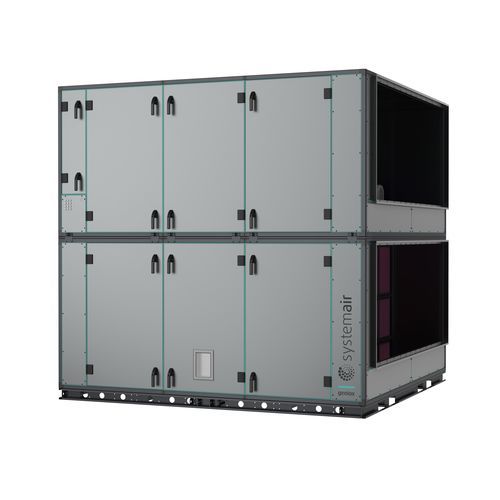

医院空气处理机组 Geniox

模块化外屋顶卫生

概述
Geniox是一系列模块化、可完全定制的空气处理机组（AHU），提供高度灵活性、广泛的应用选择与智能控制。该系列适用于室内和室外安装，并针对能效、耐用性和卫生性能进行了优化。

主要特征

• 风量：从750到110,000 m³/h（0.21 - 30.6 m³/s）。
• 配置：直列、叠放和并列（低高度）机型。
• 换热器选项：转轮、逆流、横流和旁路盘管（run-around）。
• 集成热泵：提供集成可逆机型（Geniox HP DFN，采用天然工质R290）。
• Systemair Access：集成控制系统，支持无线通信（智能手机/平板/NaviPad）、Modbus通信、云监测及即插即用概念。
• #HygienicByDesign：全系列提供卫生设计选项。

优势

• 选择自由：基于标准化段的模块化设计，可实现多种配置。
• 配置简便：可使用 SystemairCAD 配置机组；Systemair 亦可提供配置服务。
• 能量损失最小且结构耐用：60 mm 厚保温材料以减小热损失和热桥；Systemair 设计的把手、铰链和检视窗以延长寿命。
• 便于控制与运行：集成的 Systemair Access 控制系统可优化通风性能和室内气候，降低能耗。

组件与选项

• 换热器：转轮（热轮）、板式（横流与逆流）、旁路盘管；转轮效率高达87%，板式逆流最高90%，横流最高85%，旁路盘管最高80%。
• 盘管：加热盘管（水或冷媒冷凝；标准为铜管与铝翅片）、不锈钢电加热元件；冷却盘管（水或直接蒸发冷媒，DX）。
• 热泵：集成可逆热泵模块，配备变频驱动涡旋压缩机和转轮换热器，用于供热与制冷。
• 风机：多种直驱式插入式风机，具有翼型叶片和旋转扩散器；静态效率可达75%。电机选项：EC（IE5）、PM（IE4）或AC（IE3）。风机经过静态与动态平衡校正。
• 风阀：符合漏风等级4C（EN 1751:2014），采用对转气动型铝叶以降低压损。
• 加湿器：吸湿式（绝热）可选；整套加湿单元含加湿元件、不锈钢AISI 304托盘/框架、循环泵、控制阀、溢流口、排放阀与浮球阀；可安装在加热盘管后的送风侧或热交换器前的排风侧，用于间接绝热冷却。
• 过滤器：板式过滤（Coarse 65% / G4 等效 EN ISO 16890），大面积长寿命袋式过滤可选；可选 Deltri+ 具病毒抑制性能的空气过滤器，ePM1 90% 过滤效率并具病毒抑制验证性能。
• 消声器：带隔板的吸声式消声器，支持干湿清洗，减少设备向风管系统传播的声功率。
• 安装：适用于室内和室外安装；基础框架可整长或分段交付，便于现场作业。

设计、材料与合规性

• 基础框架：出厂或现场安装，全长或分段选项。
• 箱体：热绝缘等级 T2、热桥等级 TB2、泄漏等级 L1 (M)、挠度等级 D1；材料与表面处理（预涂或 ZM310）可灵活选择；面板与门可提供 C5 腐蚀等级。
• 指令与合规：符合机械指令 2016/42/EC、能效设计指令 1253/2014、EMC 指令 2014/30/EU、低电压指令 2014/35/EU 及压力设备指令 2014/68/EU。

附注
可选型号包括 Geniox Side-by-Side (SBS) 低矮屋面机组、配备 ECO 换热器的 Geniox 型号（在相同占地下提供更高效率与更低压降）以及适用于极端气候的逆流换热器先进除霜技术型号。

技术规格

• 风量范围：750 – 110,000 m³/h（0.21 – 30.6 m³/s）。
• 保温厚度：60 mm。
• 箱体等级：热绝缘 T2；热桥 TB2；泄漏 L1 (M)；挠度 D1；面板与门腐蚀等级 C5。
• 换热器类型：转轮（最高87%效率）、板式（逆流最高90%、横流最高85%）、旁路盘管（最高80%）。
• 风机效率：插入式风机静态效率最高75%；电机选项 IE5 (EC)、IE4 (PM)、IE3 (AC)。
• 控制系统：集成 Systemair Access，支持无线通信、Modbus、云监测、智能手机/平板/NaviPad 控制。
• 加湿器：绝热型；托盘与框架为 AISI 304 不锈钢；完整附件套件（泵、阀、溢流、浮球阀）。
• 过滤器：板式过滤 Coarse 65%（G4 等效 EN ISO 16890）；袋式过滤选项；可选 Deltri+ ePM1 90% 病毒抑制过滤器。
• 热泵：集成可逆模块，配变频涡旋压缩机（特定 Geniox HP 型号提供，包括天然工质 R290 可选）。
• 安装：室内及室外；提供便于运输与现场装配的基础框架选项。
