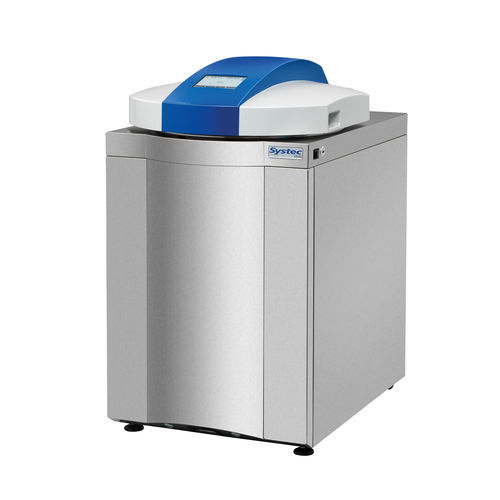

实验室高压釜 Systec VX-Serie

用于消毒测试微生物

Systec VX 系列是顶部装载式立式实验室高压灭菌器，有八种规格，灭菌室标称容积从 40 升到 150 升不等，占地面积小，灭菌室容量大，可高效装载标准培养基瓶和埃伦迈尔烧瓶。该系列支持有效的灭菌任务，并可配置多种选项，以实现工艺优化、文档编制和安全。 可用型号和腔室尺寸/容积

Systec VX-40 - 灭菌室直径 x 深度：400 x 320 mm - 总容积/标称容积：51 / 40 L - 技术图纸：400 x 320 mm73 / 65 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-75 - 箱体直径 x 深度：400 x 600 mm - 标称总容积：85 / 75 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-75 - 箱体直径 x 深度：400 x 600 mm - 标称总容积：85 / 75 L85 / 75 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-95 - 箱体直径 x 深度：400 x 750 mm - 总容积 / 公称容积：104 / 95 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-95 - 箱体直径 x 深度：400 x 750 mm - 总容积 / 公称容积：104 / 95 L104 / 95 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-100 - 箱体直径 x 深度：500 x 500 mm - 总容积 / 公称容积：117 / 100 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-100 - 箱体直径 x 深度：500 x 500 mm - 总容积 / 公称容积：117 / 100 L117 / 100 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-120 - 箱体直径 x 深度：500 x 600 mm - 总容积 / 公称容积：137 / 120 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-120 - 箱体直径 x 深度：500 x 600 mm - 总容积 / 公称容积：137 / 120 L137 / 120 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-150 - 箱体直径 x 深度：500 x 750 mm - 总容积 / 公称容积：166 / 150 L - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-150 - 箱体直径 x 深度：500 x 750 mm - 总容积 / 公称容积：166 / 150 L166 / 150 升 - 技术图纸：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

标准能力和功能概览

集成式独立蒸汽发生器（集成在外壳中，但与灭菌室分离），可实现快速加热（空腔在约 10 分钟内升温至 121 °C）并改善通风；蒸汽冷凝（PT-100 调节），用于冷凝水处理。

外壳、支撑架和压力容器由耐腐蚀不锈钢制成；压力容器采用 1.4404 不锈钢（AISI 316L）。

标准温度和压力范围最高可达 140 °C 和 4 bar 绝对压力；可选配扩展至 150 °C / 5 bar（可通过改装安全/控制组件进行改装）。

触摸屏控制选项（5.7 英寸）支持数字/图形过程显示和多达 100 个用户可配置的灭菌程序（包括 7 个预定义的标准程序）。

先进的安全性：带耐热硅胶密封的自动圆周门锁，门锁由内部温度控制，只有在安全减压后才会松开；程序结束时可调节自动开门。

广泛的工艺功能：计算 F0 值、特殊程序（如达勒姆管）、带分段加热功能的特殊破坏性灭菌程序、程序结束后的液体温度保持。

自动填充（自动去矿物质水进水）和附加温度传感器（包括冷凝水排气管中的传感器）；灵活的 PT-100（A 级）温度传感器，用于液体中的参考测量。

文档和数据管理：内部存储器可存储至少 10 年的过程数据；集成批次文档，可导出为 PDF 和 CSV 格式；可选择保存到文件夹（FTP/SFTP）、集成打印机和高级 CFR 21 第 11 部分解决方案（AuditTrail、电子签名、扩展用户帐户控制）。

用户和访问控制：带有三个预配置组（管理员、操作员、监督员）的标准用户帐户控制；参数更改和安全相关干预的代码安全访问权限。

接口和连接：标准电子数据输出；可选 SCADA/OPC-UA 连接和通过时间服务器进行网络/时间同步；RS-232 列于后端连接中。 选项和流程优化附件

快速冷却系统（多种方法）：使用冷却水（带或不带支撑压力）的壁炉冷却、使用环境空气通风的冷却、使用循环无菌水和支撑压力的喷雾冷却。

径向通风器和 Ultracooler（安装在门内）可加快冷却速度并显著缩短冷却时间（Ultracooler + 壁炉冷却 + 通风器可将冷却时间缩短约 90%，具体取决于负载情况）。

真空系统用于对处理袋中的固体和废物进行有效消毒（分馏预真空），以及对固体进行超级干燥深度真空干燥（仅适用于真空系统）。

排气过滤和冷凝水灭活（带 0.2 μm 聚四氟乙烯膜的滤芯），用于危险生物物质的安全灭菌。

文件和合规性选项：集成打印机、保存到文件夹（FTP/SFTP）、高级 CFR 21 第 11 部分（包括 AuditTrail 和电子签名）。

附件：不锈钢装载篮和插件、重物提升装置、其他篮/插件和运输/装载系统，可根据要求提供。 特征/技术参数

品牌：Systec (Systec VX 系列)

型号/系列：Systec VX 系列

腔体材料：不锈钢 1.4404 (AISI 316L)

可用的标称腔体容积：40 升、55 升、65 升、75 升、95 升、100 升、120 升、150 升（相应的直径 x 深度见型号列表）

最高标准灭菌温度：140 °C / 绝对压力 4 bar；选配：150 °C / 绝对压力 5 bar（可加装）

蒸汽发生：集成式独立蒸汽发生器（位于外壳内，但与腔体分离）

控制和人机界面：触摸屏选件（5.7"），多达 100 个灭菌程序，程序定制，数字/图形过程显示

数据和文档：内置存储器（≥10 年），导出 PDF/CSV，可选保存到文件夹（FTP/SFTP），集成打印机，可选高级 CFR 21 第 11 部分（AuditTrail，电子签名）

安全功能：自动圆周门锁，温控门释放，密码安全访问权限，用于测量设备的验证端口

冷却选项：常规调节通风、快速冷却（壁炉冷却、径向通风器、Ultracooler、喷雾冷却）、恒温控制水冷废水

真空和干燥：可选真空系统（分馏预真空）、用于干燥固体的超级干燥（需要真空）

文档/通信接口：USB 导出、网络导出（可保存到文件夹）、可选的 OPC-UA（SCADA）、RS-232 后部连接

灭菌程序数量（存储）：最多 100 个（预定义 7 个）

电源（标准）：VX-40 / VX-55：220-240 V，50/60 Hz，16 A；VX-65 至 VX-150：380-400 V，50/60 Hz，16 A。可根据要求提供其他电压；可能存在与具体国家不同的情况。
