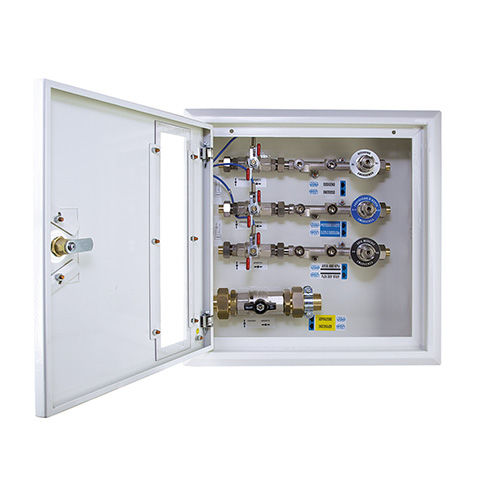

压力控制设备 QCG series

医疗气体中心应急设备

QCG - QCGV紧急切断面板是根据MDD 93/42/EEC (2007/47/EEC)、相关规范UNI EN 7396 -1和意大利2002年9月18日关于私营和公共医疗集团火灾预防的部长令来设计和实现的。 它们的功能是通过内置的阀门，在一个确定的隔间内排除或通过医用气体，并为后者提供气体，这要归功于置于阀门下游的应急点（AFNOR, UNI 9507, NIST EN 5359*）。根据关闭气体组的数量、真空截止阀的存在、压力开关的存在、嵌入式或外部安装盒的选择，可以提供各种QCG面板解决方案。 所有集成了真空截止阀组的型号都以QGCV为代码进行标识。根据面板代码，真空截止阀组可与¾阀（V22）或与1"（V28）或与1"¼"（V35）实现。 QCG - QCGV型号的隔间应急面板由以下部分组成。 A) 白色漆面钢制表面安装盒，有 : 从1到5个医用气体开关组，每个组由 : -1个1/2 "球阀，配有Namur传感器（输出信号为开或关）。 -1个适合安装压力表的可移动连接器 * 有。 1个符合AFNOR、UNI或NIST EN 5359*标准的紧急气体专用供应点。 NIST EN 5359*。 -1个真空开关组，由一个球阀和一个真空开关*或压力表*的模块组成 B) 带有机玻璃的钢制可锁门，用于阀门控制，安装在一个用于紧急访问的易碎板上
