多功能放射照相X射线发生器 XRV series

系统

概述

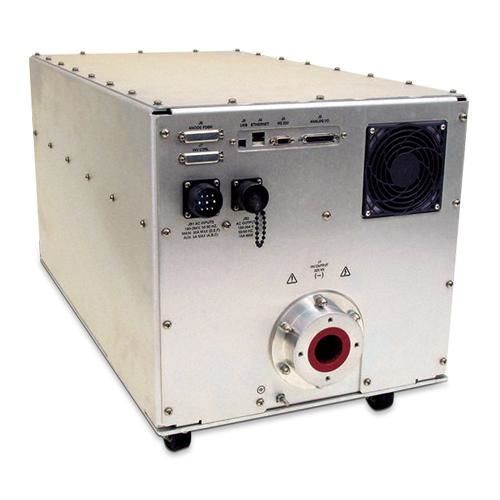

Spellman XRV 系列为紧凑型工业级 X 射线发生器高压电源，输出功率覆盖 1.8 kW 至 6.0 kW，DC 输出电压范围从 5 kV 到家族额定（160 kV / 225 kV），并提供 ±160 kV/±175 kV/±225 kV 的双极性型号。可选负极、正极或双极配置，适用于 OEM 集成的工业检测、安检扫描及相关 X 射线系统。

主要特点

• 产品系列：160 kV、225 kV、320 kV、350 kV、450 kV
• 输出功率：1.8 kW、3.0 kW、4.0 kW、4.5 kW、6.0 kW
• 交流输入具功率因数校正（单相型号为有源 PFC；6.0 kW 为被动 PFC）
• 集成双灯丝电源，闭环发射控制（0–6 A @ 最多 10 Vdc）
• 控制接口：USB、以太网、RS-232 以及 25 针模拟接口
• 高压输出连接器：R24 或 R28（单输出或双输出用于双极型号）

应用

• 无损检测（NDT）与工业检测
• X 射线扫描与安全检查
• OEM X 射线系统集成

型号选择（示例）

• XRV160*1800 — 160 kV，1.8 kW，正/负极性
• XRV160*6000 — 160 kV，6.0 kW，正/负极性（208 V 或 400 V 版本）
• XRV320P&N1800 — ±160 kV，1.8 kW，双极性
• XRV450P&N4500 — ±225 kV，4.5 kW，双极性

技术规格（摘选）

• 输出电压范围：5 kV 至对应系列额定（160/225 kV），双极型号为 ± 标示
• 输出电流：视型号而定（典型 0–30 mA；部分型号可达 0–50 mA）
• 输出电压精度：0.25%；稳定性：预热 1 小时后 8 小时内 ≤0.1%（典型）
• 纹波/噪声（p-p）：可低至 <0.025%（视型号）
• 尺寸示例：XRV160 单机 256 × 436 × 609 mm；XRV225 单机 404 × 432 × 780 mm
• 重量示例：单机 68–109 kg；双机/双极配置最高约 218 kg

控制与接口

• 模拟接口（25 针 D）：kV/mA 编程与监测、灯丝控制、互锁、故障信号
• 数字：RS-232（9 针）、以太网（RJ45）、USB（标准）
• 控制软件：提供 Windows GUI 示例；支持 OEM 系统集成

环境与合规

• 工作温度：0°C 至 +50°C；存储温度：-40°C 至 +85°C
• 湿度：20%–85% RH，无冷凝；冷却：强制风冷
• 合规：符合 EEC EMC 指令与低压指令；RoHS 合规；参见产品文档

备注
规格如有更改，恕不另行通知。有关完整且最新的技术详情，请参阅 Spellman XRV 数据表。
