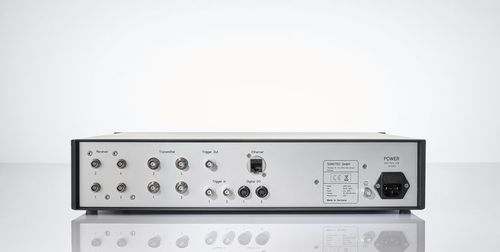

医疗器械测试仪 SONO-PR 10

超声波紧凑型数字

概述

• 面向无损检测的低成本气耦合超声检测方案
• 适用于接触方法不可用的轻质及难耦合部件
• 无需耦合液即可进行无接触检测
• 系统频率范围最高可达10 MHz（SONO-PR 10）

非接触检测超声探头

• 兼容 SONOSCAN CFC / CF 气耦合探头

优势

• 为气耦合超声检测提供经济的入门方案
• 适用材料与检测场景广泛
• 针对不同检测需求可灵活配置
• 系统结构简单，非自动化，适用于手动或半手动检测
• 气耦合超声范围内具有宽频带
• 无需连接电脑，机载触控面板即可操作

应用

• 用于缺陷检测与材料表征的无接触超声检测
• 适用于泡沫、金属、塑料及陶瓷材料
• 建筑材料检测：砖、复合板、混凝土和木材
• 蜂窝结构及不同芯层/覆层的夹层结构检测

组件 / 关键特性

• 气耦合探头 — 采用 SONOTEC 压电复合材料技术并支持单元聚焦，以实现高分辨率和高灵敏度
• 最多4通道 — 可配置的方波突发脉冲发射器和低噪声前置放大器的独立发/收通道
• 接口 — 数字接口选项以扩展功能
• 无需PC — 通过集成触控面板直接在设备上操作

技术参数（摘要）
通用数据:
19英寸机箱，包含超声发射器和接收器
工作温度：5 °C 至 40 °C
配置接口：1 Gbit LAN
防护等级：IP20

A/D 转换器:
分辨率：14 Bit
采样率：最高 50 MS/s

发射器（Pulser）:
通道数：1 至 4
脉冲电压：10 V 至 500 V
频率范围：40 kHz 至 10 MHz
类型：方波突发（单极性正）最多20个脉冲

接收器:
通道数：1 至 4
频率范围：35 kHz 至 15 MHz
集成 CFC 前置放大器增益：20 dB 至 140 dB，0.5 dB 步进
标准外置前置放大器增益：0 dB 至 120 dB，0.5 dB 步进
噪声：1 nV/√Hz

接口:
输入：多通道数字与模拟
输出：多通道数字

特性 / 规格

• 外形尺寸：19英寸发射/接收单元
• 系统带宽：最高 10 MHz
• 发射器频率范围：40 kHz – 10 MHz
• 接收器频率范围：35 kHz – 15 MHz
• 通道数：1–4（发射 & 接收）
• 发射电压：10 V – 500 V
• 集成接收增益：20 dB – 140 dB（0.5 dB 步进）
• 外置前置放大器增益：0 dB – 120 dB（0.5 dB 步进）
• 接收器噪声：1 nV/√Hz
• 配置接口：1 Gbit LAN
• 工作温度：5 °C 至 40 °C
• 防护等级：IP20
