视频记录一体化系统 DM-AIO-K4 4

路由用于手术室视频信号

概述
DM-AIO-K4 是一款紧凑型 4K 手术室集成与媒体管理系统，提供视频路由、手术录像、设备控制、流媒体、双向音视频、DICOM 工单与 PACS 连接。针对小型与中型手术室，作为一体化平台实现 4K 视频路由、录像、设备控制及与患者关联的媒体工作流升级。

平台要点

• 4×4 HDMI 2.0 输入/输出，支持最高 3840×2160 @ 60 Hz
• 集成 OR 设备控制：照明、手术台、悬臂与 PTZ 摄像机
• 支持 MP4/AVI 手术录像，按时长或文件大小分割
• 患者关联媒体管理，支持 DICOM Worklist 与 PACS 集成
• 流媒体、直播分发与双向 AV 协作
• 网络存储与 USB 导出，双千兆以太网接口

解决的问题

• AV 设备分散：将内镜、场景摄像机、显示器与室内摄像机统一到单一路由与显示平台。
• 手术媒体无序：将视频与截图与患者及手术信息关联，确保病例可检索性。
• 控制点多：提供统一界面以控制照明、手术台、悬臂、摄像机与媒体设备，简化临床工作流。

一体化平台——解决方案说明
DM-AIO-K4 连接常见外科视频源，将其路由到目标显示器，记录高质量媒体，支持兼容的 OR 设备控制，并将捕获内容与临床病例保持关联。旨在无需大型企业级 OR 平台的成本与复杂性即可对手术室进行数字化升级。

主要功能

• 统一视频路由、录像、通信与兼容设备控制。
• 为病例媒体的预览、捕获与检索提供一致工作流。
• 支持外科教学、文档记录与医院系统集成。
• 为紧凑型数字化手术室部署提供实用基础。

部署示例

• 移动触摸工作站：用于路由、录像、设备管理与患者媒体工作流的紧凑本地控制点。

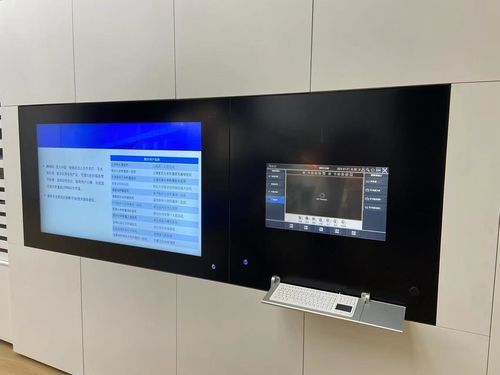

• 墙面集成部署：通过双显示屏与多媒体界面实现集中可视化与控制，节省手术室空间。

核心能力

• 4K 视频路由——4 路 HDMI 2.0 输入与 4 路 HDMI 2.0 输出，用于将信号路由至手术室显示器。
• 多源预览——最多预览四路信号，支持单视图、双视图或四分割布局。
• 4K 手术录像——支持 3840×2160 @ 60 Hz 的 MP4 或 AVI 录制，并可按时长或大小分割文件。
• 患者关联媒体——将视频和快照与患者/手术元数据关联以便有序检索。
• DICOM 与 Worklist——查询患者数据，创建患者关联 DICOM 文件并发送至 PACS。
• 网络与存储——内置存储、USB 导出/备份、Web 访问及通过双千兆以太网的 FTP 上传。
• 集中设备控制——控制兼容的手术照明、手术台、天花板悬臂与 PTZ 摄像机；按项目配置集成。
• 广播与流媒体——用于教学与授权远程观察的直播分发与网络流。
• 双向协作——用于教学与远程支持的双向音视频。
• 串行设备接口——四个 RS232/485 端口，支持 VISCA，用于 PTZ 控制与项目集成。
• 访问与审计基础——用户访问控制与操作日志；按项目可配置。
• 隐私与图像工具——水印、动态马赛克遮罩及图像调整（亮度、对比度、锐度、饱和度）。
• 项目合规支持——依据目标市场与配置提供医疗电气安全与电磁兼容（EMC）选项。

临床媒体工作流

• 步骤 01 — 查询 Worklist：从医院工作流检索患者与手术信息。
• 步骤 02 — 确认上下文：在采集前选择正确的患者与病例。
• 步骤 03 — 采集与记录：录制 4K 视频并捕捉关键术中图像。
• 步骤 04 — 生成 DICOM：为临床使用生成与患者关联的 DICOM 内容。
• 步骤 05 — 上传至 PACS：通过医院 PACS 环境进行媒体归档与复查。

集成与定制说明
平台按医院项目配置 DICOM/Worklist/HIS/RIS/PACS 连接、设备接口及网络/工作流要求。存储、AV 接口、设备控制、安装方式、外设及医院系统连接可根据每个项目进行调整。

技术规格

• 型号：DM-AIO-K4
• 架构：工业级 x86 平台
• 处理器：Intel Core i7-8700
• 内存：≥16 GB
• 存储：128 GB SSD + 2 TB HDD
• 视频输入：4 × HDMI 2.0
• 视频输出：4 × HDMI 2.0
• 最大分辨率：最高 3840 × 2160 @ 60 Hz
• 显示布局：单 / 双 / 四分割
• 录制：最高 4K@60Hz；MP4 / AVI；按时间或大小分割
• 标准设备控制：4 × RS232/485；支持 VISCA
• 定制 OR 集成：兼容手术照明、手术台、天花板悬臂及其他设备（需接口/协议评估）
• 广播与协作：直播分发、网络流与双向音视频
• 网络：2 × Gigabit Ethernet RJ45
• 医院工作流：DICOM、Worklist、HIS / RIS / PACS 项目集成
• 音频：内置放大器，适配兼容被动天花扬声器
• 系统管理：基本用户访问控制与操作审计日志；按项目可配置
• 配置：存储、接口与系统功能可按项目配置
