平板探测器立式滤线器

概述
X光抗散射栅是用于放射成像和透视系统的配件，通过抑制散射辐射提高图像对比度和诊断清晰度。Newheek 提供用于图像增强器的圆形栅和带中空手柄的矩形栅，适用于便携式和透视设备，尺寸与参数可按医疗和兽医成像需求定制。

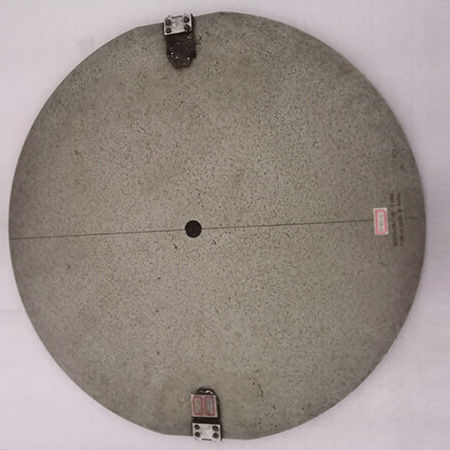

用于图像增强器的圆形 X 光栅

• Ø242 mm — 栅比 8:1、10:1、12:1；焦距 (F.D.) 0.7–1.8 m（可选）；适用于 9 英寸图像增强器
• Ø266 mm — 栅比 8:1、10:1、12:1；F.D. 0.7–1.8 m（可选）；适用于 12 英寸图像增强器

带中空手柄的矩形 X 光栅

• 498.5 × 449 mm（示例）— 栅比 8:1、10:1、12:1；F.D. 0.7–1.8 m（可选）；可按英寸定制的特殊栅，配备中空手柄便于现场安全且符合人体工学的搬运

工作原理
在 X 光照射过程中，一部分光子被散射导致对比度下降。栅由铅吸收条与间隙填充材料组成：主射线沿间隙通过到达探测器，而倾斜入射的散射线被铅条吸收。通过阻挡散射辐射，栅显著提升在胶片、平板或增强器系统上的边缘清晰度与诊断可见性。

定制选项

• 栅密度：40 L/cm（103 L/in）
• 52 L/cm（132 L/in）
• 60 L/cm（152 L/in）

应用与优势

• 抑制散射辐射，提升放射及透视图像对比度
• 圆形尺寸与 9"、12" 图像增强器匹配，便于对准
• 带手柄的矩形设计适用于移动设备与现场使用
• 多种栅比与焦距可满足临床协议需求
• 支持按需定制尺寸与参数
• 兼容图像增强器、胶片盒及数字平板探测器

总结
Newheek 的圆形与带中空手柄的矩形抗散射栅为透视、移动放射和特殊成像设备提供灵活的选项。可配置的栅比、密度和焦距可优化临床与兽医 X 光诊断的对比处理。

技术规范

• 类型：圆形栅（用于图像增强器）与带中空手柄的矩形栅
• 圆形尺寸：Ø242 mm（用于 9" 图像增强器）、Ø266 mm（用于 12" 图像增强器）
• 矩形示例尺寸：498.5 × 449 mm（可定制）
• 可用栅比：8:1、10:1、12:1
• 焦距 (F.D.)：0.7–1.8 m（可选/可定制）
• 栅密度选项：40 L/cm、52 L/cm、60 L/cm（等效：103、132、152 L/in）
• 结构：铅吸收条与间隙填充材料
• 应用：图像增强器透视、移动 X 光机、便携放射、胶片盒、数字平板探测器
• 定制：尺寸、密度、栅比和焦距可按要求提供
