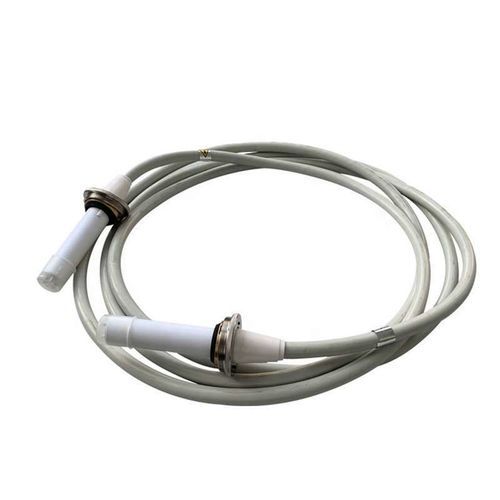

医用电缆

4 线式

简要说明
用于 X 射线管与高压发生器之间直流高压连接的高压电缆。适用于医疗与工业 X 射线设备（移动/便携、DR、CT、C 臂、血管造影）及低功率高压测试设备。提供直式与弯式接头两种形式。

特点

• 适用于 DC 高压状态的 X 射线设备（医疗及工业无损检测设备、DR、CT 等）。
• 型号：75 kV 适用于管电压 < 150 kV；90 kV 适用于管电压 ≤ 150 kV 及运动场合。
• 用于连接 X 射线管与高压发生器。
• 接头形式：直式或弯式。
• 可定制电缆长度，电缆附件可单独订购。
• 使用时最小弯曲半径不得小于 66 mm。

规格
HV 部分平面图中表格为准。工作温度：-40 °C 至 70 °C。
标准长度：3 m（可定制）。

电气参数
额定电压：75 kV DC
屏蔽电阻：0.010 Ohm/m
屏蔽编织覆盖率：>95%
电缆电容：< 120 pF/m

试验电压
高压绝缘（试验）：90 kV DC
低压绝缘（试验）：500 Vac

机械参数：电缆
外径：16.5 mm ± 0.5 mm
弯曲半径：> 150 mm（机械最小值）
低压导体：2 × 1.5 mm²
公共导体：2 × 0.75 mm²
导体电阻：0.013 Ohm/m
护套颜色：浅灰色（PVC，厚度 1.5 ± 0.3 mm）

机械参数：插头
接触类型：8 点多触点
最高温度：110 °C
法兰：可拆卸
短套管长度：34 mm
小插头直径：40 mm
免焊连接（用于 EMC 接地）

电缆规格（摘要）

• 类型：75/90 kV，直式或弯式接头
• 示例：75 kV CA1–CA11；75/90 kV Straight‑CA11
• 导体公称截面积：约 1.8 mm²（镀锡铜）
• 高压绝缘颜色：白色（弹性体）
• 护套：灰色 PVC，厚度 1.5 ± 0.3 mm；典型直径 18.5 ± 0.5 mm 或 14.5 ± 0.5 mm，视类型而定

使用 / 使用场景
电缆护套表面应平滑且直径均匀，无接头、气泡或凸起。编织屏蔽密度 ≥ 90%。绝缘和护套最小厚度须 ≥ 标称厚度的 85%。芯线与被覆线之间及芯线与地之间的绝缘应能承受 1.5 kV AC 10 分钟不击穿。芯线与屏蔽之间的绝缘应能承受 90 kV DC 15 分钟不击穿。插头本体应能通过反复跌落试验（≥1000 次）且无损坏。导体及地线直流电阻不大于 11.4 ± 5% Ω/m。芯线绝缘电阻 ≥ 1000 MΩ·km。电缆及部件应符合 RoHS 3.0 和 REACH 要求。

包装与交付
包装：防水纸箱。包装尺寸：51 cm × 50 cm × 14 cm。毛重：12 kg；净重：10 kg。产品页面提供图片示例。

交货时间

• 1–10 件：预计 3 天
• 11–20 件：预计 7 天
• 21–200 件：预计 15 天
• >200 件：可协商

技术参数 / 规格

• 额定电压：75 kV DC
• 高压绝缘（试验）：90 kV DC
• 低压绝缘（试验）：500 Vac
• 屏蔽电阻：0.010 Ohm/m
• 屏蔽编织覆盖率：>95%
• 电缆电容：< 120 pF/m
• 外径：16.5 mm ± 0.5 mm
• 弯曲半径：> 150 mm
• 低压导体：2 × 1.5 mm²；公共导体：2 × 0.75 mm²
• 导体电阻：0.013 Ohm/m
• 护套：浅灰色 PVC，厚度 1.5 ± 0.3 mm
• 插头：8 点接触、可拆卸法兰、最高温度 110 °C
• 标准长度：3 m（可定制）
