放射线桌遥控器 C2UW series

无线电无线

无线蓝牙手持开关是一款基于 Bluetooth 4.0 的全双工远程手持开关，专为 X 光机设计，具有良好的穿墙连接性能和用于曝光及准直器功能的多步控制。系统由发送手柄和带继电器输出、可与设备原有布线集成的紧凑型接收端组成。

主要特性

• 采用 Bluetooth 4.0 协议的全双工模式，连接可靠，穿墙性能良好。
• 电池/连接状态指示：当电池电量低或 Bluetooth 连接差时，指示灯闪烁。
• 基于二步三键控制模式设计，适配 X 光机特性。
• 接收端体积小，支持隐藏固定或悬挂安装。
• 接收端提供三路继电器触点输出，支持外部电源线接入，无需改变设备原有工作模式即可集成。
• 控制模式可根据客户要求定制。

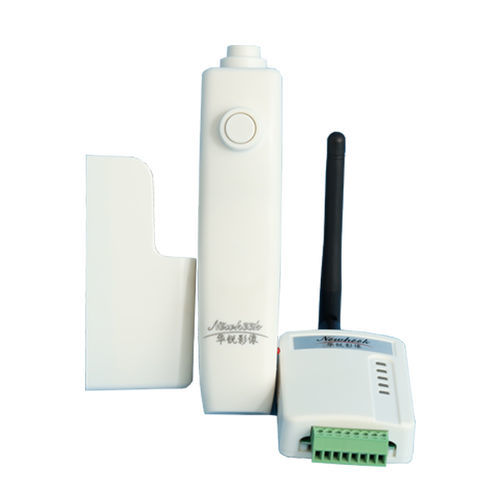

组件 / 型号

• 手柄（发送端）：C2UW-LP-I DA — 使用三节7#（AAA）碱性电池（推荐）。
• 接收器（接收端）：C2UW-LU DA — 带继电器输出的接收端，便于集成。

电源与功耗

• 手柄（电池）：额定电压 4.5V，允许范围 3V–4.5V。
• 接收器（外接电源）：额定电压 5V–12V；典型电流消耗 100mA；允许直流范围 4.5V–13V；最大电流 400mA。

发送端（手柄）功能

• 主开关 1 步：就绪。
• 主开关 2 步：曝光。
• 副开关 3 步：控制准直器。
• 蓝灯（手柄上）：蓝牙指示灯。
• 红灯（手柄上）：低电压指示灯。

接收端指示及行为

• LED 指示 1（红）：上电指示 — 接收端电路通电时点亮。
• LED 指示 2（蓝）：蓝牙连接指示 — 闪烁 = 未连接；快速闪烁 = 连接中；熄灭 = 连接成功并处于低功耗状态。
• LED 指示 3（绿）：主开关 1 步 ON（SW1）。
• LED 指示 4（绿）：主开关 2 步 ON（SW2）。
• LED 指示 5（绿）：副开关 3 步 ON（SW3）。

技术规格 / 特性

• 型号：C2UW-LP-I DA（发送手柄）、C2UW-LU DA（接收端）。
• 蓝牙标准：Bluetooth 4.0 Low Energy。
• 工作频率：2.4GHz 频段（2.402GHz 到 2.480GHz）。
• 通信距离：约 10 m（空旷场地）。
• 响应时间：按下开关时 — 最长 70 ms；释放开关时 — 最长 50 ms。
• 最大同时连接数：1。
• 允许工作频率（冲击）：≤ 60 次/分。
• 抗振动（失效）：300 m/s。
• 抗冲击（损坏）：频率 10 Hz 至 55 Hz，双振幅 1.5 mm。
• 机械耐久性：主开关 ≥ 200,000 次；副开关 ≥ 200,000 次。
• 工作温度：0 ℃ 至 40 ℃。
• 工作湿度：90% RH 或以下（无结冰或凝露）。
• 重量：手柄约 0.1 kg（含底座，不含电池）；接收器约 0.05 kg。
• 注：以上数值为典型值。
• 推荐电池及更换步骤：仅使用三节7#（AAA）碱性电池；更换步骤 — (1) 使用十字螺丝刀取下螺丝并打开电池盖；(2) 取出电池盒并按极性安装三节 AAA 碱性电池；(3) 将电池盒放回原位；(4) 安装电池盖并拧紧螺丝。
