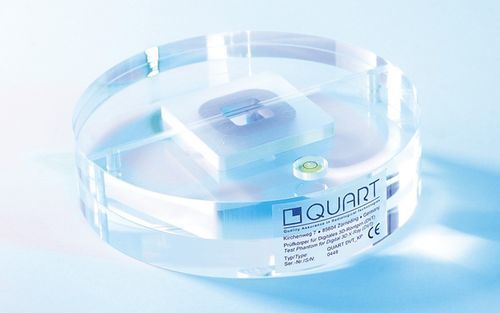

断层扫描测试体模 IAEA-EFOMP-ESTRO

CT扫描通用

概述
该测试套件依据 IAEA、EFOMP 与 ESTRO 的建议编制，用于对 CBCT（锥束 CT）成像设备进行快速且高效的质量保证（QA）。相关建议主要基于 DIN 6868-161 和 DIN 6868-15 关于 CBCT QA 的规定。

产品要点
仅需一次曝光即可生成包含评估图像质量所需所有参数的 3D 数据集。自动化图像质量评估可通过 QUART CTtec QA/QC 软件完成。DVTkp 幻影适用于 4x4 cm 至大视野的场大小。可提供适配多种 CBCT 系统的定制支架。

标准测试对象 / 材料

• 标准测试对象：PMMA / 气体 / PVC
• 材料等效：自由空气 / 软组织 / 骨

定位与尺寸

• 定位工具：线性（顶侧）/ 选择性标记
• 尺寸：Ø 16 cm，高度 15 cm

测量 / 评估参数

• 奈奎斯特频率（NF）
• 对比度
• 噪声
• 对比度-噪声比（CNR）
• 均匀性 / 图像一致性
• 空间分辨率 / 调制传递函数（MTF），在 10% 与 50% 调制下
• 依据 IEC 62220-1-2 的 MTF
• CT 值 / Hounsfield 单位
• Z 轴分辨率 / 轴向方向的 NF 与 MTF
• 伪影与图像缺陷
• 系统指标 / 接受指标（Figure of Merit）
• 患者 / 幻影定位精度
• 其它 QA/QC 相关测试（几何和距离测量）需在外部 DICOM 浏览器中进行

参考文献
EFOMP working group, Quality control in cone-beam computed tomography (CBCT) EFOMP-ESTRO-IAEA protocol (summary report), Physica Medica, Volume 39, July 2017, Pages 67-72.

技术规格

• 空间分辨率：Line spread function
• 标准测试对象：PMMA / 气体 / PVC
• 材料等效：自由空气 / 软组织 / 骨
• 定位工具：线性（顶侧）/ 选择性标记
• 尺寸：Ø 16 cm，高度 15 cm
• 适用场大小：从 4x4 cm 到大视野
• 自动评估：兼容 QUART CTtec QA/QC 软件
