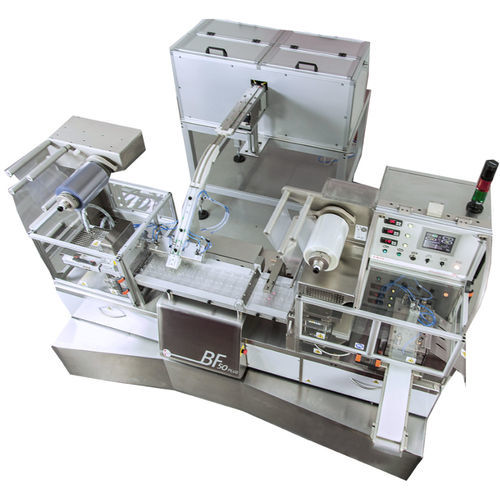

自动加热成型机 BF 50 HT

手动承压药品包装

产品概述
BF 50 HT 是一台交替节距的自动热成型机，适用于制造用于医用物品（注射器、药管、药瓶、安瓿）的容器和泡罩，并可对各种液体与固体药品、营养补充剂和保健食品（胶囊、片剂、糖丸等）进行泡罩包装。可实现的圆角泡罩容器最大尺寸：180x100x27 mm（高度）。型腔在成型前通过冲压系统进行预成型。机器电气与电子控制采用 Siemens PLC（符合 CFR21）；节距由无刷电机控制。主要应用：使用自动或手动装载系统对小瓶、安瓿、预灌装注射器进行包装。

主要特性

• 交替节距的自动热成型机
• 占地紧凑
• 每击 1–3 个泡罩，最高 17 次/分钟（视泡罩节距而定）
• 最大泡罩/容器尺寸：180x100x27 mm（高度）
• 可配置为生产 ALU-ALU 和塑料泡罩
• 适用于 ALU-ALU 泡罩的针孔检测系统
• 最大成型线圈宽度：205 mm
• 最大覆盖材料宽度：204 mm
• 预设可安装带冲压系统的预成型单元，用于特殊/深型腔
• 安瓿、药管、药瓶和注射器的手动上料（可选自动上料）
• 可选：读取铝卷印刷并进行电子自动居中
• AISI 316L 不锈钢托盘用于手动上料
• 由无刷电机驱动的交替节距系统
• 用于片剂/胶囊等固体产品的自动上料专用轨道系统
• 上料区域宽度：820 mm
• 机器支架为 AISI 304 不锈钢，带万向轮
• 产品存在视觉检测系统
• 用于在产线末端剔除不合格泡罩的排出系统
• 准备就绪的“机器停止”型腔系统以检测缺失产品

产能

• 17 bpm（每分钟冲程），视泡罩节距而定
• 每冲程 1 个泡罩：约 1,020 个/小时（格式 180×100 mm 或更小）
• 每冲程 2 个泡罩：约 2,040 个/小时（格式 85×100 mm 或更小）
• 每冲程 3 个泡罩：约 3,060 个/小时（格式 50×100 mm 或更小）
• 最大型腔高度：PVC 泡罩 27 mm
• 最大型腔高度：ALU-ALU 泡罩 10.5 mm

技术规格

• 机器尺寸：2,900 mm x 2,380 mm x 1,620 mm（高度）— 750 kg
• 压缩空气接口：管道内径 Ø 12 mm — 外径 Ø 14 mm
• 压缩空气消耗：约 24 升/循环
• 工作压力：6–9 BAR
• 主电压：230 V 50/60 Hz
• 功耗：6.5 kW
• 机器工作温度：30°/200° C
• 使用环境温度：20°/45° C
• 20° C 时的去离子水闭路冷却系统
