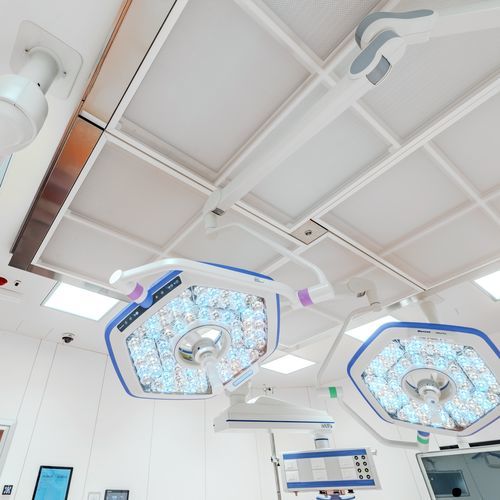

手术室层流机 Airflow Ultra

天花板集成式卧式

产品概述
Nicfa Airflow Ultra 是一款为关键 ISO5 手术室设计的紧凑型全自动层流与过滤系统。其采用 AISI304 不锈钢结构、H14 绝对过滤、通过 Nicfa Smart System 实现的持续环境监测，并具备便于安装、清洁与维护的设计特性。

主要特性

• 总厚度 350 mm 的紧凑混合腔，适合安装于吊顶及受限空间。
• 混合腔采用 AISI304 不锈钢制造，支持四面供电；内部压缩格栅确保结构稳定与过滤器固定。
• H14 绝对过滤器（68 mm）铝框，水平安置于不锈钢约束格栅中，免工具插入；过滤器可覆盖天花板表面高达 92%。
• 双密封垫和双密封格栅系统，防止未过滤空气泄漏或旁通。
• 电动独立约束格栅，具同步智能压缩（自动滤锁）功能，由 Nicfa Controller 或外部系统控制，实现均匀密封且无需人工操作。
• 集成倾斜机构，便于安全开启混合腔以开展清洁与消毒。
• 微穿孔 Acotex 技术织物面板，实现均匀的无菌气流分布；提供均匀或分区不同网孔以精确调节层流。
• 面板分为可拆卸部分，加快日常维护（快速拆卸、清洗与重新安装）。

Nicfa Smart System（环境监测与智能化）
Nicfa Smart System 持续监测关键环境参数，实时解析并调节层流、过滤与消毒设备，以维持 ISO 14644 的合规性。系统提供检测、自动化、可追溯性及用于控制、交互与策略分析的工具。

监测参数

• 室内及气流温度
• 湿度
• 压差
• 流速
• 风量值
• 颗粒污染

Smart System 功能

• 异常检测并在图形界面上即时报告，便于快速干预。
• 故障或紧急状况的通知与报警，发送至现场及远程技术人员。
• 与楼宇管理系统（BMS）通信与集成，持续交换信息。
• 数据记录：所有监测参数均存储以供分析、性能评估与合规性证明，可选择本地、云端或医院服务器存储。
• 远程访问：技术人员可远程支持、调整设置并进行干预。
• 数字化环境档案：与报告系统整合，记录环境状况并保证可追溯性。
• Nicfa Eyes：监控层流下的关键区域，检测到活动时自动启动车间空调单元；无人活动时切换到 ECO 模式以优化能耗。

可扩展的循环单元（可选）
Airflow Ultra 可配备集成循环单元，以提高运行效率、自治能力与室内气候控制，同时不会显著增加能耗。循环单元采用 AISI304 不锈钢并覆以工程塑料饰面，可安装于混合腔两侧的远端位置。

• 每个模块集成 2 台单吸式离心风机，直-drive，配高性能叶轮。
• GreenTech EC 外转子电机，集成电子控制，效率高于 IE4 级，免维护；电机功率最高 0.75 kW，风量可达 1500 m³/h。
• 集成 4 个消声器（吸入侧 2 个，排出侧 2 个），确保极低噪声运行。
• 由 Nicfa Controller 完整管理，并通过 Nicfa 探头动态调节以根据实际环境条件调整气流。

合规性、效率与制造
Nicfa Airflow Ultra 针对持续的技术性能、安全性与法规合规性而设计。系统集成高效技术并具自动调节功能，根据房间活动自动优化能耗。产品意大利制造，可按项目需求定制以满足临床与法规要求。

规格 / 技术参数

• 混合腔厚度：350 mm。
• 混合腔材质：AISI304 不锈钢。
• 过滤器类型：H14 绝对过滤器，厚度 68 mm，铝框。
• 过滤器覆盖天花板比例：最高达 92% 表面覆盖。
• 过滤器密封：双密封垫与双密封格栅系统。
• 过滤器锁定：电动独立约束格栅，具同步压缩；由 Nicfa Controller 或外部系统控制。
• 维护通道：集成倾斜机构以便进入混合腔维护。
• 气流分配：Acotex 微穿孔技术织物面板（均匀或差异化网孔）。
• 循环单元（可选）：每模块 2 台单吸式离心风机；GreenTech EC 电机最高 0.75 kW；最大风量 1500 m³/h；4 个集成消声器。
• 控制与监测：Nicfa Smart System（实时监测、异常检测、报警、BMS 通信、数据记录、远程控制、数字环境档案、Nicfa Eyes）。
• 安装灵活性：可从四侧供电；配备集成压缩格栅的不锈钢约束格栅。
• 设计合规目标：需要 ISO5（ISO 14644）性能的环境。
