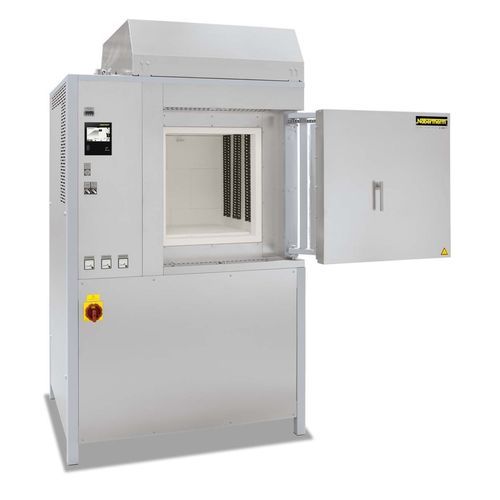

供暖炉 HTC series

烧结实验室不锈钢

概述
HTC系列炉（HTC 16/16至 HTC 450/16）为箱式高温炉，通过垂直安装的SiC棒从两侧加热。适用于烧结与热处理工艺，最高使用温度1550 °C（建议工作温度约比Tmax低50 °C）。基本结构与HT系列一致，可配置多种选配件以满足生产环境需求。

功能与适用性
适用于烧结工艺（例如氧化锆）以及需要降低炉料与加热元件相互作用的工艺。结构要点包括耐久的炉顶隔热、带有特殊背衬的纤维隔热，以及用于工艺气体吹扫和排气处理的选项，便于生产线集成。

主要特点

• Tmax 1550 °C；建议工作温度约比Tmax低50 °C以减少磨损
• 通过垂直安装的SiC棒从两侧加热
• 双层通风式不锈钢外壳，外表面温度低且结构稳定
• 纤维隔热并带有特殊背衬及炉顶悬挂结构（不使用RCF/铝硅酸盐棉）
• 在1450 °C时温度均匀性可达±6 °C（DIN 17052‑1）
• 链导向并联摆动门，可定义开闭而不破坏隔热
• 较大规格可采用前后双门设计
• 迷宫密封以最小化炉门处热损失
• 加强底板以保护隔热并适应重载（示例面载5 kg/dm²）
• 炉顶蒸汽排放口配电动排气阀，并配不锈钢排气罩作为排风连接接口
• P570触摸控制器（50程序×40段）及NTLog Basic用于USB过程数据记录

技术参数（部分）
HTC 16/16 | Tmax 1550 °C | 炉膛内尺寸 200 × 300 × 260 mm | 容积 16 l | 外形 820 × 690 × 1860 mm | 加热功率 12.0 kW | 连接功率 16.5 kW | 三相 | 重量 220 kg
HTC 40/16 | Tmax 1550 °C | 炉膛内尺寸 300 × 350 × 350 mm | 容积 40 l | 外形 1010 × 800 × 1990 mm | 加热功率 12.0 kW | 连接功率 16.5 kW | 三相 | 重量 420 kg
HTC 64/16 | Tmax 1550 °C | 炉膛内尺寸 400 × 400 × 400 mm | 容积 64 l | 外形 1140 × 890 × 2040 mm | 加热功率 18.0 kW | 连接功率 41.5 kW | 三相 | 重量 660 kg
HTC 128/16 | Tmax 1550 °C | 炉膛内尺寸 400 × 800 × 400 mm | 容积 128 l | 外形 1140 × 1280 × 2040 mm | 加热功率 26.0 kW | 连接功率 61.0 kW | 三相 | 重量 550 kg
HTC 160/16 | Tmax 1550 °C | 炉膛内尺寸 500 × 550 × 550 mm | 容积 160 l | 外形 1250 × 1040 × 2260 mm | 加热功率 21.0 kW | 连接功率 40.0 kW | 三相 | 重量 535 kg
HTC 276/16 | Tmax 1550 °C | 炉膛内尺寸 500 × 1000 × 550 mm | 容积 276 l | 外形 1340 × 1600 × 2290 mm | 加热功率 36.0 kW | 连接功率 73.0 kW | 三相 | 重量 1300 kg
HTC 450/16 | Tmax 1550 °C | 炉膛内尺寸 500 × 1150 × 780 mm | 容积 780 l | 外形 1380 × 1820 × 2570 mm | 加热功率 64.0 kW | 连接功率 118.0 kW | 三相 | 重量 1450 kg

附加设备

• 冷却系统：按规定温度梯度或预设新鲜空气量对炉体进行受控冷却（控制器可按段切换）
• 带螺帽的热电偶穿透组件及校准热电偶
• 保护气体接口用于以非燃性气体吹扫（非完全气密）
• 带电磁阀和转子流量计的自动供气系统，可由控制器额外功能控制
• 可选轻质耐火砖炉底以承载更高底载（Tmax 可达1700 °C）
• 提升式炉门与自动门锁及门接触开关
• 加热元件机械损伤保护装置；针对特定应用的专用加热元件
• 以太网接口

规格汇总

• 加热方式：垂直安装SiC棒，两侧加热
• 隔热：纤维隔热并带有背衬及悬挂式炉顶隔热（不使用RCF材料）
• 结构：双层通风不锈钢外壳、加强炉底、迷宫密封
• 控制与数据：P570触摸控制器（50程序×40段）、NTLog Basic（USB）
• 工艺选项：保护气体吹扫、自动供气、热电偶通孔、冷却系统、耐火砖炉底
• 温度均匀性：1450 °C时±6 °C（DIN 17052‑1）
