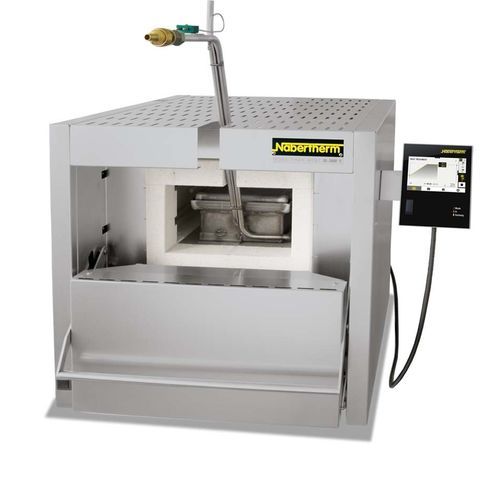

硬化炉 N 7/H

退火供暖通用应用

概述
N 7/H – N 17/HR 系列箱式炉为低而深的炉膛设计，适用于小批量加工。加热元件安装在支撑管上，提供自由辐射热并延长使用寿命。

产品说明
这些台式箱式炉采用三面加热（两侧壁与底部），可实现与 LH 15/12 – LH 60/12 系列类似的工艺。可选的保护气盒支持惰性气氛处理并可在料件处直接测量温度。

主要特性

• 最高温度 Tmax 1150 °C；推荐工作温度上限 1100 °C
• 深腔炉膛设计，三面加热（侧壁和底部）
• 加热元件安装于支撑管上，实现自由辐射并延长寿命
• 底部加热由耐热 SiC 板保护
• 双层不锈钢外壳并配风冷以降低外表温度
• 炉腔采用多层轻质耐火砖隔热；不使用 RCF 材料
• 多层隔热降低能耗
• 惰性气氛用保护气盒，带额外 K 型热电偶
• 自动供气系统 4–50 l/min；典型工艺冲洗速率 5–8 l/min
• 物料控温（在气盒中直接测量料件温度）
• 配备装料板与退火/淬火箔
• P570 触摸控制器（50 程序 × 40 段）与监控工具
• 支持 MyNabertherm 应用、NTEdit、NTGraph；NTLog Basic 用于 USB 数据记录
• 台式型号：N 7/H、N 11/H、N 11/HR、N 17/HR

附加设备

• VCD 软件包用于工艺控制、监控与文档管理

技术参数（表）
型号 | 最高温度 (°C) | 保护气盒内尺寸 W x D x H (mm) | 外形尺寸 W x D x H (mm) | 工艺冲洗速率 (l/min) | 连接功率 (kW) | 电源 | 重量 (kg) | 加热时间 (min)
N 7/H System | 1150 | 180 x 190 x 90 | 800 x 650 x 600 | 5 - 8 | 3.0 | 单相 | 60 | 320
N 11/H System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 3.5 | 单相 | 70 | 320
N 11/HR System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 5.5 | 三相 | 70 | 70
N 17/HR System | 1150 | 180 x 440 x 90 | 800 x 900 x 600 | 5 - 8 | 6.4 | 三相 | 90 | 110

技术特点 / 规格

• 最高温度 1150 °C（推荐工作温度不超过 1100 °C）
• 深腔设计适合小批量；三面加热
• SiC 保护的底部加热；多层轻质耐火砖隔热（不含 RCF）
• 自动供气与保护气盒支持惰性气氛；物料控制可直接测量料件温度
• P570 控制器及监控/记录工具（MyNabertherm、NTEdit、NTGraph、NTLog Basic）
• 双层不锈钢外壳配风冷，结合多层隔热实现能耗降低
